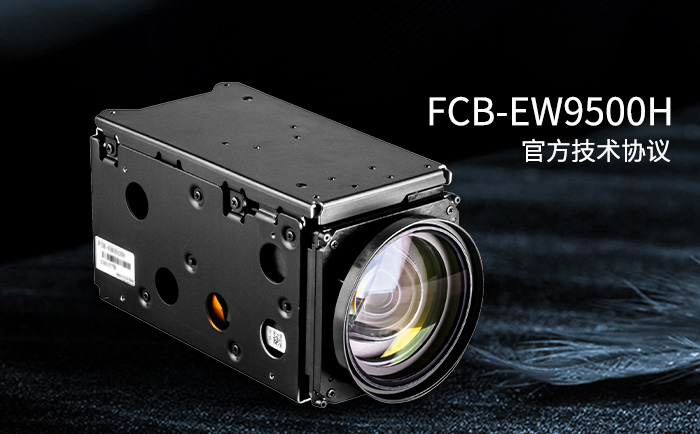

哪里可以下载SONY FCB-EW9500H官方技术协议手册?

时间:2024-10-29  17:43:15  来源: 深圳市轩展科技有限公司  浏览数: 4

为了满足广大用户对SONY FCB-EW9500H高清一体化摄像机技术细节的深入了解需求,作为SONY(中国)官方授权经销商,我们特此提供了官方技术协议手册下载服务。本协议手册详细阐述了SONY FCB-EW9500H的各项技术特点性能指标使用注意事项维护保养控制位置指令列表规格参数以及版权说明等方面的内容,旨在帮助用户更好地掌握和使用这款摄像机产品。



通过本手册,您将能够了解到FCB-EW9500H如何支持高分辨率的视频输出,提供清晰细腻的图像;如何采用高性能的图像传感器和先进的图像处理技术,有效减少图像噪点增强图像细节,并提供更准确、真实的色彩再现;以及如何在光线较暗的环境下,通过增加感光度和使用红外光源,提供清晰的图像等。


此外,本手册还详细介绍了FCB-EW9500H自动聚焦功能,包括其先进的图像处理算法和自动对焦技术,以及特有的区域自动聚焦、区域自动曝光和区域自动白平衡等功能,这些功能将大大提升监控系统的准确性和可靠性。


1、图像传感器

SONY FCB-EW9500H使用1/1.8” STARVIS CMOS图像传感器,有效像素约417万,支持输出400万像素高清晰图像。


2、变焦



SONY FCB-EW9500H的变焦功能包含2个功能,增强光学变焦和数字变焦。

1)增强光学变焦

SONY FCB-EW9500H的光学变焦,通过移动图像来放大图像,同时改变变焦镜头的有效像素面积,可以放大到30倍。

2)数字变焦

SONY FCB-EW9500H通过裁剪图像进行数字缩放的功能,捕捉图像的中心部分与CMOS缩放,当变焦直径增大时,分辨率将下降。数字变焦可以放大到12倍。

当使用StableZoom时,单元可以放大到432倍。


3ISP

SONY FCB-EW9500H利用图像信号处理器(ISP),实现4M/60fps1080P/60fps图像输出,并具有超级图像防抖、宽动态、透雾、可见度增强和降噪(2D+3D)等功能。


4、视频输出

SONY FCB-EW9500H视频输出接口:HDMI

可输出3种视频,4M输出/1080P全高清输出/高清输出

图像格式

1512p/60

1512p/59.94

1512p/30

1512p/29.97

1440p/30

1080p/60

1080p/59.94

1080p/30

1080p/29.97

1080i/60

1080i/59.94

720p/60

720p/59.94

720p/30

720p/29.97

480p (Test Mode)

1512p/50

1512p/25

1440p/25

1080p/50

1080p/25

1080i/50

720p/50

720p/25

576p (测试模式)

1/60 sec

1/50 sec


5VISCA命令/确认协议

Command

Command Message

Reply Message

Comments

General Command

81 01 04 38 02 FF

(Example)

90 41 FF (Acknowledge)

+90 51 FF (Completion)

90 42 FF 90 52 FF

Returns Acknowledge when a command has been accepted, and

Completion when a command has been executed.

81 01 04 38 FF

(Example)

90 60 02 FF (Syntax Error)

Accepted a command which is not supported or a command

lacking parameters.

81 01 04 38 02 FF

(Example)

90 60 03 FF

(Command Buffer Full)

There are two commands currently being executed, and the command could not be accepted.

Inquiry Command

81 09 04 38 FF

(Example)

90 50 02 FF (Completion)

Acknowledge is not returned for the inquiry command.

81 09 05 38 FF

(Example)

90 60 02 FF (Syntax Error)

Accepted an incompatible command.

Address Set

88 30 01 FF

88 30 02 FF

Returned the device address to +1.

IF_Clear(Broadcast)

88 01 00 01 FF

88 01 00 01 FF

Returned the same command.

IF_Clear (For x)

8x 01 00 01 FF

z0 50 FF (Completion)

Acknowledge is not returned for this command.

Command Cancel

8x 2y FF

z0 6y 04 FF

(Command Canceled)

Returned when the command of the socket specified is canceled.

Completion for the command canceled is not returned.

z0 6y 05 FF (No Socket)

Returned when the command of the specified socket has already

been completed or when the socket number specified is wrong.


更多参数请参考SONY FCB-EW9500H官方技术协议手册,

下载地址:https://www.volers.cn/FCBEW/932.html


轩展科技,作为SONY(中国)官方授权经销商,有权利与义务:保证所售的索尼FCB系列摄像机都是SONY原装正品,提供售前售后技术支持以及官方技术协议规格书参数手册等的PDF文件下载。


同时,作为FCB摄像机二次开发解决方案提供商,轩展科技已在视频产品领域深耕细作16年,积累了丰富的行业经验,能够为用户提供定制化视频产品解决方案,包括硬件和软件的开发和集成,如视频采集、图像处理、视频转换、视频传输、相关控制等。


注意:索尼产品相关协议手册版权归索尼所有。
