海思网络编码控制板 索尼高清一体化摄像机机芯模组专用

海思网络编码控制板产品简介：

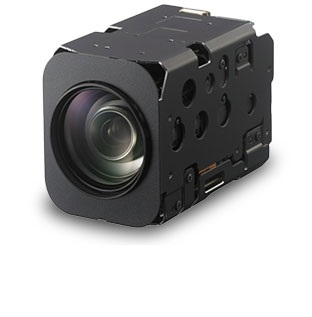

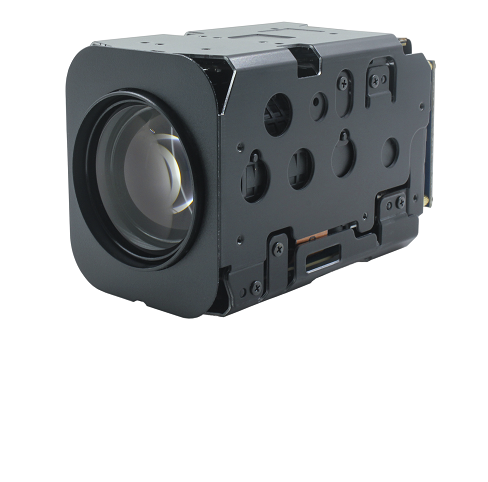

轩展科技的SONY高清机芯网络控制接口板，是一款专为SONY FCB高清一体化机芯模组研发设计，可以兼容控制SONY FCB-EH/CH3410，FCB-EH/CH3310，FCB-EH/CH3150，FCB-EH/CH6300，FCB-EH/CH6500，FCB-EV/CV5300、FCB-EV/CV5500、FCB-EV/CV7100、FCB-EV/CV7300、FCB-EV/CV7310、FCB-EV/CV7500、FCB-EV/CV7520、FCB-EV/CV7520A等高清机芯模组。海思网络编码控制板应用广泛，可应用于安防、智能交通飞行设备和视频会议等领域。并且是现有云台由标清改为高清的低成本方案之一。

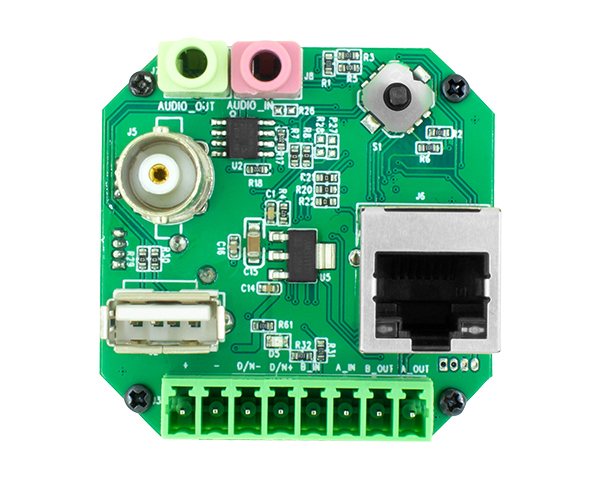

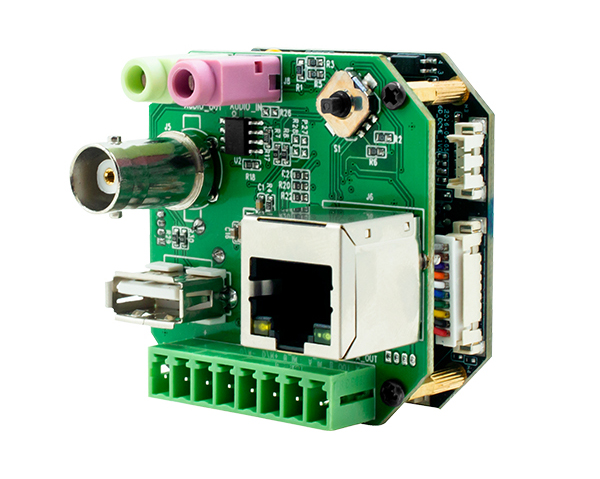

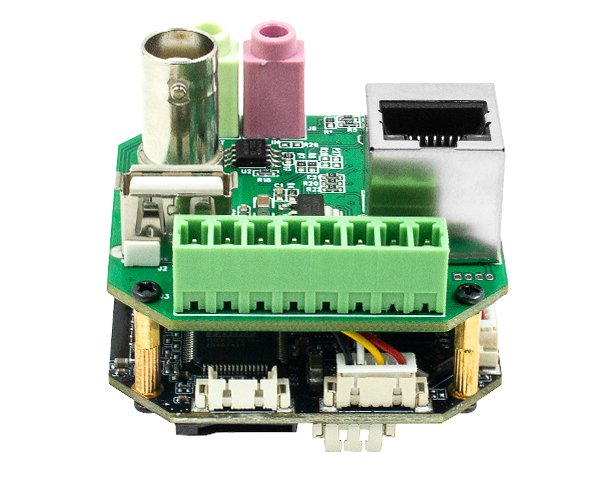

海思网络编码控制板有两块PCB板，一块为网络信号处理模块，一块为高清机芯控制接口板。

    海思网络编码控制板功能特点：

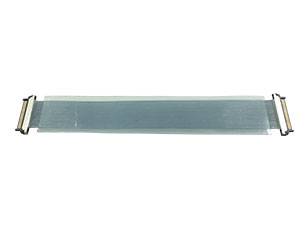

1、通过LVDS线接入SONY FCB高清一体化机芯模组，无需对机芯做出任何设置，可以自动识别显示高清网络信号。采用高性能、功能强大的可编程媒体安霸A5处理器，优化的H.264压缩算法，方便在窄带上实现高清晰的图像传输，支持ONVIF 2.0 和国标BT12111协议，提供免费的中心管理软件客户端，方便管理。

2、通过按键、485控制键盘或IE调出OSD菜单，方便设置机芯模组的各项技术参数并保存其参数值。通过485输出端口可以控制云台或球机的上下、左右旋转。

3、此款控制板可以同步输出标清CVBS信号。

4、可以外接红外灯，并且有红外灯外同步接口，通过机芯的参数设置，避免出现不能与红外灯同步彩转黒的现象。

5、支持RS485控制，自动识别PELCO-D，PELCO-P协议， 波特为9600bps，地址1。

6、支持断电记忆功能，当机芯参数设置被保存，机芯掉电后，无需再次设置机芯的各项参数。

7、独特的10个预置位及自动巡航功能，巡航时间为5～999秒。（选配）

8、可以接入支持SONY  VISCA协议的各种国产机芯及三星的高清机芯。

9、尺寸大小：48MM*48MM*35MM（含网络RJ45插座的高度）

海思网络编码控制板接口定义：

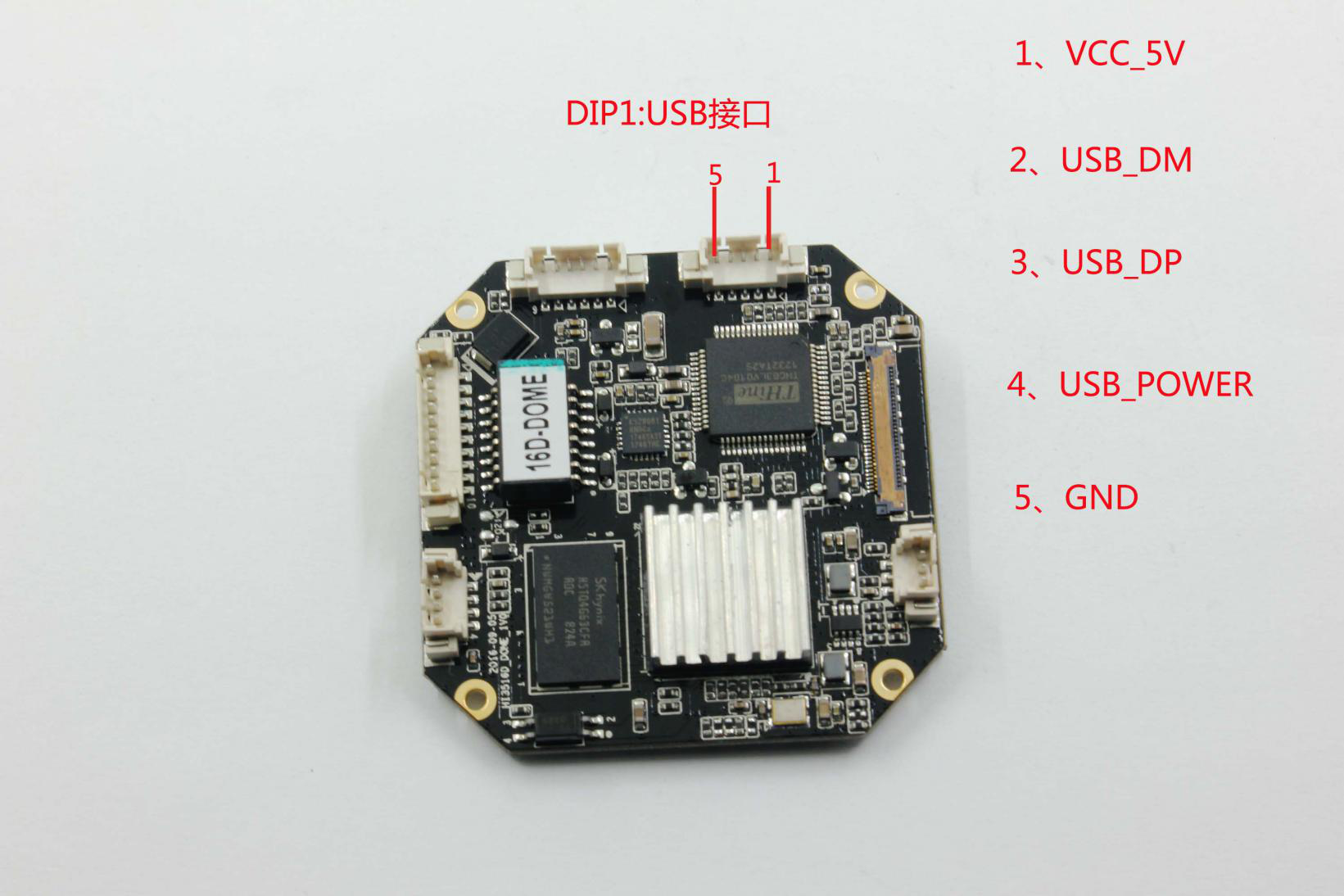

DIP1:USB接口

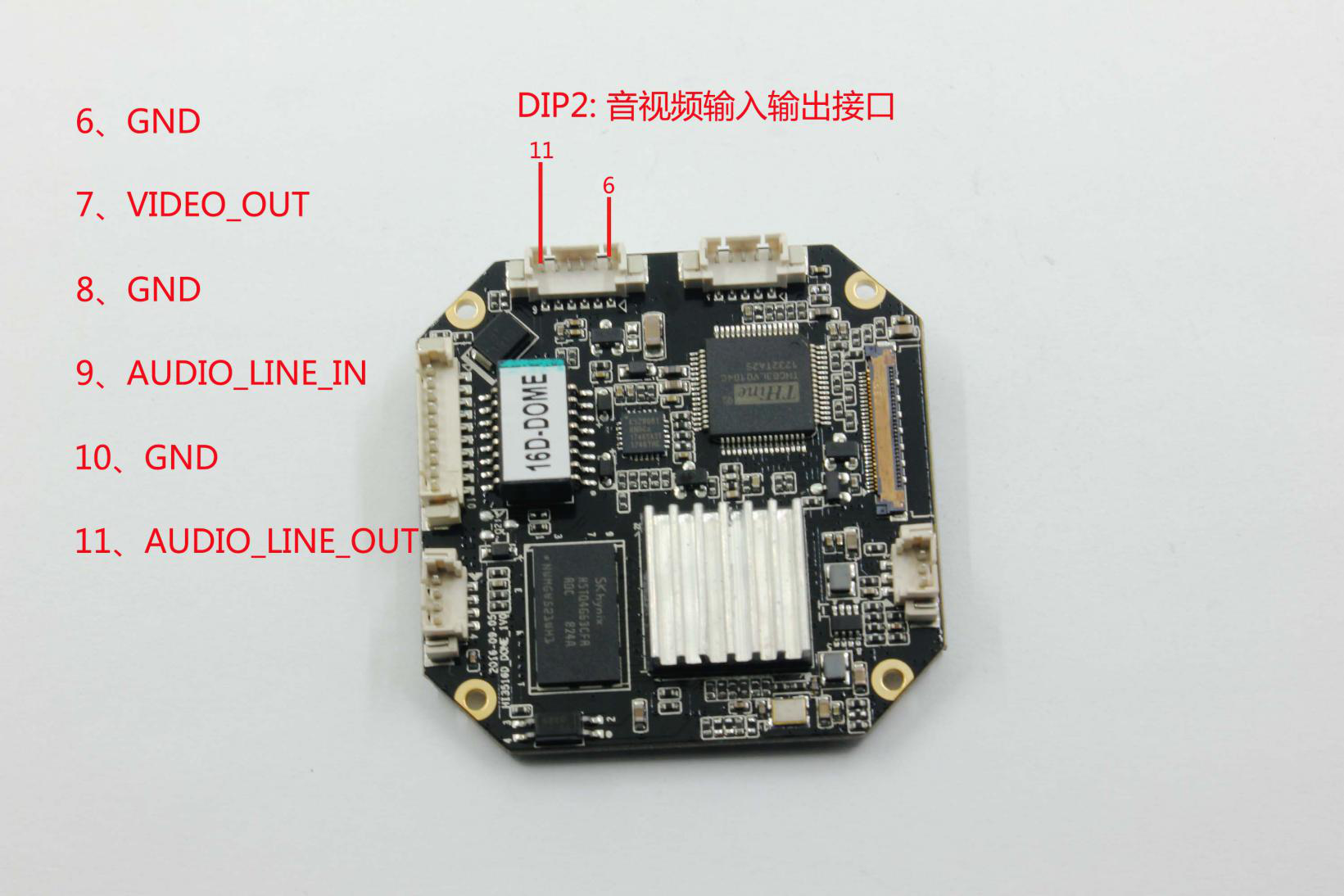

DIP2: 音视频输入输出接口

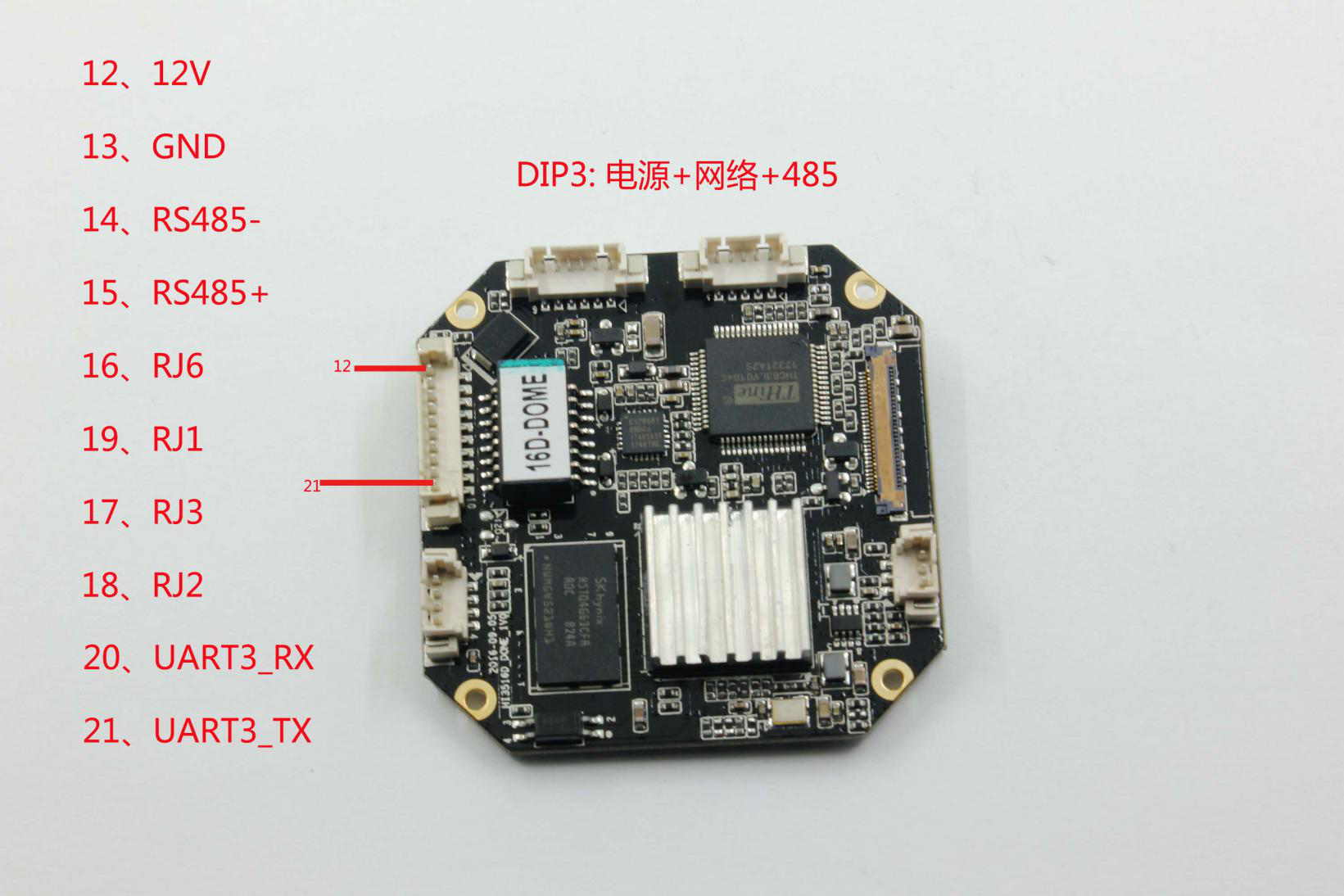

DIP3: 电源+网络+485

DIP4:报警输入输出

DIP5: LVDS 30PIN SONY机芯兼容接口

DIP6：预留扩展接口

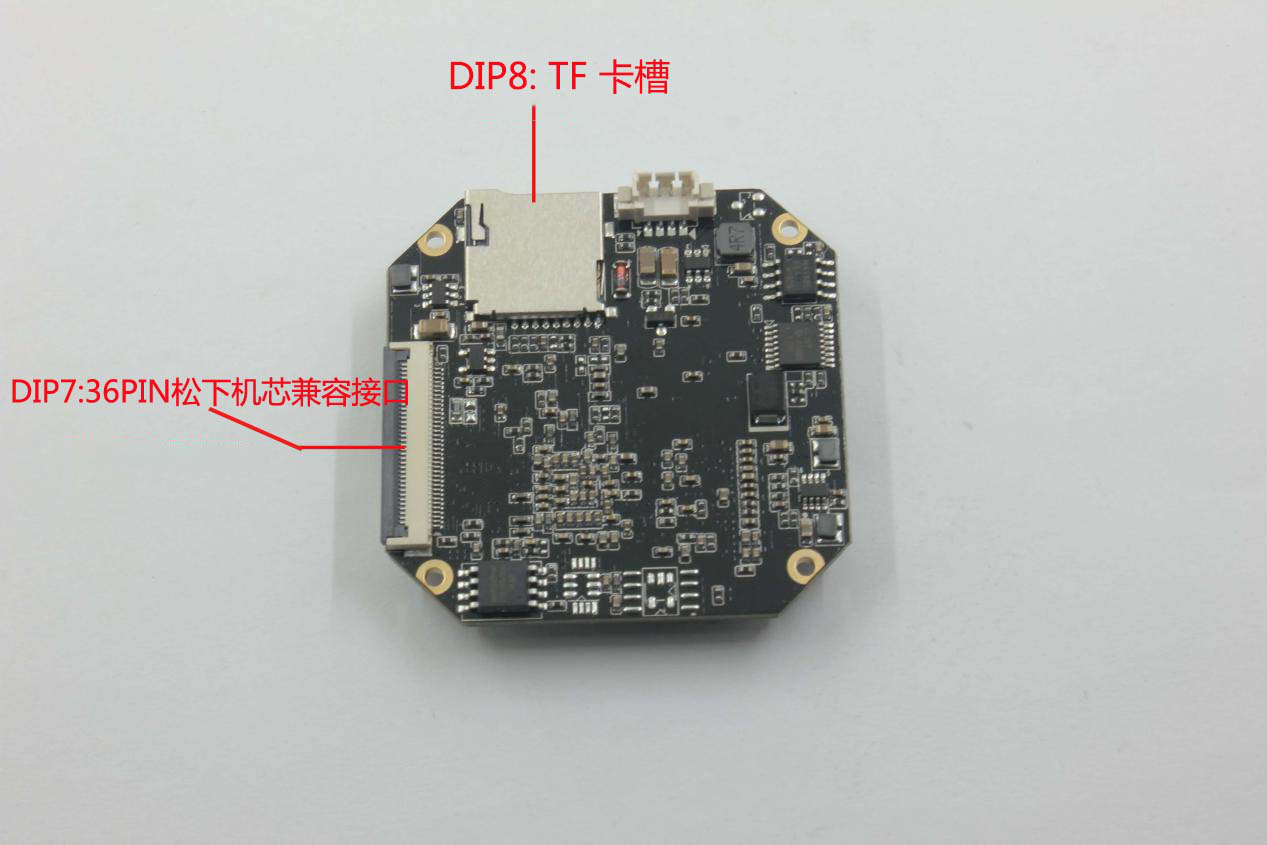

DIP7:36PIN松下机芯兼容接口

DIP8: TF卡槽
