工业相机的CCD芯片尺寸如何影响成像质量

时间:2017-08-18  09:52:44  来源: 轩展科技  浏览数: 5499

我们都知道图像传感器对摄像机的成像质量至关重要,现在主要是CCD和CMOS。比如,在各行业应用很广的索尼FCB系列机芯图像传感器都是CMOS的,而CCD图像传感器在工业应用中比较多,今天深圳轩展科技为大家介绍一下工业相机的CCD芯片尺寸如何影响成像质量。

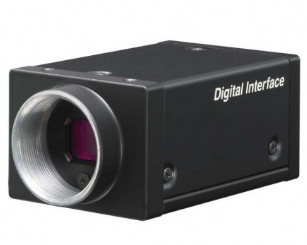

SONY XCG-U100E&XCG-U100CR工业相机


前面我们说过,工业相机的成像核心部件就是图像传感器(CCD或CMOS芯片)。首先我们要了解一下有关图像传感器的常识:

图像传感器的单个像素越大捕捉光线的能力就越好,所以图像传感器面积越大,能容纳感光元件越多,捕获的光子越多,感光性能越好,从而信噪比越低,在成像效果表现上也就越好,就是说图像会更加细腻、层次更加丰富、色彩还原更加真实。于是我们可以知道,在相同条件下,图像传感器面积越大,就能记录更多的图像细节,而且各像素间的干扰也小,可以更加胜任弱光条件下的感光,这在特殊恶劣环境下会有很大用处。但是,我们不要忘了,工业相机的图像传感器的面积越大,其成本也就越高


于是,想进一步获得更好的成像效果,但又不想成本提高太多,我们目前的做法大都是在CCD尺寸不变甚至减小的前提下,尽量增加像素传感器的数量,以满足人们要求。


但是我们也知道工业相机的CCD尺寸不变,增加像素就意味着单个像素的感光面积肯定要缩小,单个像素捕捉光线能力下降,从而会引发噪声增加、色彩还原不良、动态范围减小等问题。比如,同样是200万像素的索尼工业相机,CCD芯片尺寸是1/1.2英寸的必定比1/3英寸的成像质量更好.


而针对这些问题,必然也会有对应的技术措施进行补偿。例如像素尺寸减小造成光线不足,最简单的应对办法就是提高芯片的感光度(同时也增加了噪声,又需要降噪处理)。随着技术的发展,我们总是在尽量减小和消除像素尺寸太小造成的问题。但是较大的像素尺寸仍然是更好图像质量的保证,所以我们可以看到高端机型大多使用尺寸更大的CCD。

最后,我们可以从选择工业相机的角度来说,在同代的产品,CCD尺寸越大像质越有保证。深圳轩展科技希望上面所讲的有关工业相机的CCD芯片尺寸如何影响成像质量的内容能帮助大家更多认识工业相机,结合我们官网上索尼工业相机的介绍,也许您就关于工业相机CCD图像传感器和成像质量间的关系能更深刻的理解。
