视频接口汇总 CVBS/Video/Component/BNC/VGA/DVI/HDMI/SDI/

时间:2020-03-30  14:59:08  来源: 轩展科技  浏览数: 787

    CVBS(中文名称:复合同步视频广播信号)是最早期的视频信号输出标准,最早期的一种视频显示输出规格准确的说是第一代视频显示输出方式(第二代是S-VIDEO,第三代是VGA,第四代是DVI,第五代是HDMI)

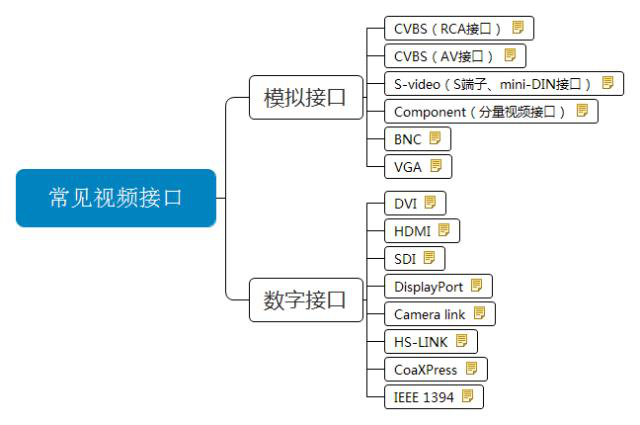

视频接口汇总cvbs



标准视频输入(RCA)接口:


也称AV接口,都是成对的白色的音频接口和黄色的视频接口,它采用RCA(俗称莲花头)进行连接,使用时只需要将带莲花头的标准AV线缆与相应接口连接起来即可。 RCA接头是目前为止最为常见的一种音/视频接线端子。RCA音频端子一般成对地用不同颜色标注:右声道用红色,左声道用黑色或白色。一般来讲,RCA立体声音频线都是左右声道为一组,每声道外观上是一根线。通常都是成对的音频接口右声道(红色)左声道(白色)和视频接口(黄色)





AV接口复合视频接口


也叫AV接口或者Video接口,是目前最普遍的一种视频接口,几乎所有的电视机、影碟机类产品都有这个接口。AV复合(Composite)视频接口,属模拟接口,是音频、视频分离的视频接口,一般由黄、白、红3路三个独立的RCA插头(又叫梅花接口、RCA接口)组成的,其中V接口连接混合视频信号,为黄插口;L接口连接左声道声音信号,为白色插口;R接口连接右声道声音信号,为红色插口由于视频信号中已不包含伴音,故一般与视频输入、输出端口配套的还有音频输入、输出端口(Audio InAudio Out),以便同步传输伴音。因此,有时复合式视频接口也称为AVAudio Video)口。




S-Video s端子、mini-DIN



s端子也是常见的端子,它将亮度和色度分离传输,避免了混合视频信号传输时亮度和色度的相互干扰。S端子实际上是一种五芯接口,由两路视频亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。它是用来将亮度和色度分离输出的设备。这种设计主要是为了视频节目复合输出时的亮度和色度的相互干扰。它是用来将亮度和色度分离输出的设备。这种设计主要是为了视频节目复合输出时的亮度和色度的相互干扰。

S-Video的讯号一般采用4 接脚(pin)mini-DIN连接端子,终端阻抗须为75欧姆,S端子在一些投影机厂家的称呼只中又被称为mini-DIN接口,包含4芯(不带音效输出)、5芯、6芯、7芯、8芯、9芯(能提供6个声道的讯号输出)等不同的产品都在投影机上被使用。





Component(分量视频接口)



分量视频接口也叫色差输出/输入接口,又叫3RCA。分量视频接口通常采用YPbPrYCbCr两种标识。分量视频接口/色差端子是在S端子的基础上,把色度(C)信号里的蓝色差(b)、红色差(r)分开发送,其分辨率可达到600线以上,可以输入多种等级讯号,从最基本的480i到倍频扫描的480P,甚至720P1080i等等。如显卡上YPbPr接口采用9S端子(mini-DIN)然后通过色差输出线将其独立传输。





BNC(同轴电缆卡环形接口)



电缆有5个连接头用于接收红、绿、蓝、水平同步和垂直同步信号。BNC接头有别于普通15DSUB标准接头的特殊显示器接口。由RGB三原色信号及行同步、场同步五个独立信号接头组成。主要用于连接工作站等对扫描频率要求很高的系统。BNC接头可以隔绝视频输入信号,使信号相互间干扰减少,且信号频宽较普通DSUB大,可达到最佳信号响应效果。BNC接头可以让视频信号互相间干扰减少,可达到最佳信号响应效果。此外,由于BNC接口的特殊设计,连接非常紧,不必担心接口松动而产生接触不良。





VGA(中文名称:视频图形阵列)



IBM提出的一种视频显示输出标准。VGA接口共有15针,分成3排,每排5个孔。它传输红、绿、蓝模拟信号以及同步信号(水平和垂直信号)。显卡应用最广泛的类型。电脑采用该接口作为标准输出接口。

VGA输入接口:VGA 接口采用非对称分布的15pin 连接方式,其工作原理:是将显存内以数字格式存储的图像( ) 信号在RAMDAC 里经过模拟调制成模拟高频信号,然后再输出到等离子成像,这样VGA信号在输入端(LED显示屏内) ,就不必像其它视频信号那样还要经过矩阵解码电路的换算。从前面的视频成像原理可知VGA的视频传输过程是最短的,所以VGA 接口拥有许多的优点,如无串扰无电路合成分离损耗等。





DVI(中文名称:数字视频接口)



由多家公司组成的DDWG数字显示工作组制定的接口标准。一种数字视频接口技术。有三种不同的接口形式:DVI-ADVI-IDVI-D。DVI输入接口:DVI接口主要用于与具有数字显示输出功能的计算机显卡相连接,显示计算机的RGB信号。DVI数字端子比标准VGA端子信号要好,数字接口保证了全部内容采用数字格式传输,保证了主机到监视器的传输过程中数据的完整性(无干扰信号引入),可以得到更清晰的图像。





HDMI高清多媒体接口



HDMI 相比 DVI 接口支持了音频的输出,并且有着更高的带宽,它可以算是目前最主流的视频输出接口,由于接口变得更小,也被广泛应用于电视机、显示器、笔记本电脑等设备上。HDMI 接口虽然在规范上没有 DVI 那么负载,但是却有着不同的形态。可以看作是DVI的强化与延伸,两者可以兼容。HDMI在保持高品质的情况下能够以数码形式传输未经压缩的高分辨率视频和多声道音频数据,最高数据传输速度为5Gbps。同时HDMI标准所具备的额外空间可以应用在日后升级的音视频格式中。与DVI相比HDMI接口的体积更小而且可同时传输音频及视频信号。



SDI数字分量串行接口



SDISerial Digital Interface的缩写,是一种广播级的高清数字输入和输出端口,常用于广播电视的摄像机接口,SDI接口的传输速率上限为2.97Gbps.SDI接口采用和CVBS接口一样的BNC接口,采用单根铜轴进行信号传输,布线施工非常方便,传输距离可达300米,在最初的广电领域和安防领域非常受欢迎。





DP接口(DisplayPort



在目前的显示器中几乎都标配了DP接口,它可以看做是 HDMI 接口的升级版,但是内部数据的传输方式与 DVI HDMI 完全不同,有着更高的带宽。得益于它良好的性能和先进的技术,DP 接口已经逐渐成为了高端显示器必不可少的接口。

DisplayPort既支持外置显示连接,也支持内置显示连接。VESA希望笔记本厂商不仅使用DisplayPort连接独立显示器,也能使用它来直接连接液晶显示屏和主板,方便笔记本的升级。为此,DisplayPort接口也设计得非常小巧,既方便笔记本的使用,也允许显卡配置多个接口。





Camera link



Camera link标准规范了数字摄像机和图像采集卡之间的接口,采用了统一的物理接插件和线缆定义。Camera link包括Base,Medium,Full三种规范。Camera Link Base 使用4 个数据通道,Medium 使用了8个数据通道,Full使用12个数据通道。Camera link接口的始终速率最快是85MHz,Base的有效带宽为2Gbps,Medium的有效带宽4Gbps,Full的有效带宽5.3Gbps.最近Camera link又新增加了规范Camera link Full+,支持80MHz,传输80bit数据,带宽可达6.4Gbps.



HS-LINK



HS-LINK接口是由DALSA公司牵头定义,支持更高速的传输带宽,单一线缆为Camera Link4倍,信号协议与Camera Link兼容,也可称为Camera Link-HS.Camera Link-HS的最大传输带宽可达12Gpbs.





CoaXPress



CoaXPress该标准容许相机设备通过单根同轴电缆连接到主机,以高达6.25G比特/秒的速度传输数据,4根线缆可达25 Gbit/s.标准同轴电缆和带宽的采用,使得CoaXPress不仅可以引起机器视觉应用领域的兴趣,还适合广泛采用同轴电缆的医疗与安保市场的应用。





IEEE 1394


IEEE 1394也称为火线或iLink,它能够传输数字视频和音频及机器控制信号,具有较高的带宽,且十分稳定。通常它主要用来连接数码摄像机、DVD录像机等设备。IEEE 1394接口有两种类型:6针的六角形接口和4针的小型四角形接口。6针的六角形接口可向所连接的设备供电,而4针的四角形接口则不能。
