MIPI摄像头与USB摄像头详细比较

时间:2022-04-06  14:33:57  来源: 深圳市轩展科技有限公司  浏览数: 208

如何进行mipi摄像头转usb?mipi摄像头转usb解决方案,MIPI摄像头与USB摄像头详细比较,下文由深圳市轩展科技有限公司为分享;公司提供Sony fcb-ev9500M摄像头机芯解决方案;深圳市轩展科技有限公司MIPI编码控制板完美对接索尼FCB-ev9500M摄像头机芯。


在过去的几年里,嵌入式视觉已经从一个流行词发展成为工业、医疗、零售、娱乐和农业领域广泛采用的技术。随着其发展的每个阶段,嵌入式视觉确保了可供选择的相机接口数量显着增长。然而,尽管技术进步,MIPI和USB 接口仍然是大多数嵌入式视觉应用最流行的两种类型。

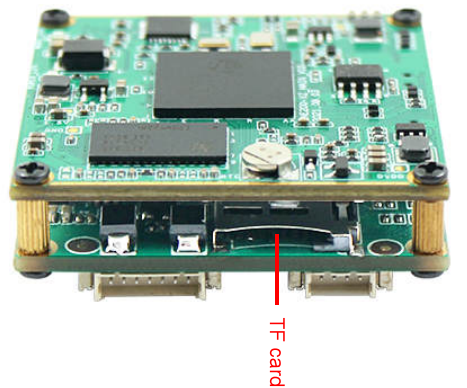

MIPI控制板-MIPI摄像头与USB摄像头详细比较

选择最合适的接口取决于许多因素,例如帧速率/带宽要求、分辨率、数据传输可靠性、电缆长度、复杂性,当然还有总成本。在本文中,我们将详细研究这两个接口,以更好地了解它们的功能和局限性。


深入了解 MIPI 和 USB 接口


MIPI 相机只不过是一个相机模块或系统,它使用 MIPI 接口将图像从相机传输到主机平台。相比之下,USB 相机使用 USB 接口进行数据传输。现在,让我们了解不同类型的 MIPI 和 USB 接口以及它们的使用位置。


MIPI接口


MIPI 是当今市场上最常用的接口,用于相机和主机设备之间的点对点图像和视频传输。这可以归功于 MIPI 的易用性和支持广泛的高性能应用程序的能力。它还配备了强大的功能,例如 1080p、4K、8K 及更高的视频和高分辨率成像。


MIPI接口是头戴式虚拟现实设备、智能交通应用、手势识别系统、无人机、面部识别、安防、监控系统等应用的理想选择。


MIPI CSI-2 接口


MIPI CSI-2(第二代 MIPI 相机串行接口)标准是一种高性能、高性价比且易于使用的接口。MIPI CSI-2通过四个图像数据通道提供 10 Gb/s 的最大带宽——每个通道能够传输高达 2.5 Gb/s 的数据。MIPI CSI-2 比 USB 3.0 更快,并且具有可靠的协议来处理从 1080p 到 8K 及更高的视频。此外,由于其低开销,MIPI CSI-2 具有更高的净图像带宽。


MIPI CSI-2 接口使用的CPU 资源更少——这要归功于它的多核处理器。它是 Raspberry Pi 和 Jetson Nano 的默认相机接口。树莓派摄像头模块 V1 和 V2 也是基于它。

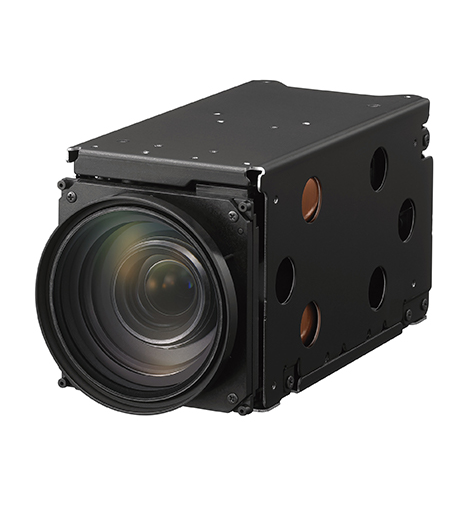

索尼fcb-EV9500M MIPI摄像机


MIPI CSI-2 接口的限制


尽管它是一个强大且流行的接口,但 MIPI CSI 确实存在一些限制。例如,MIPI 相机依赖额外的驱动程序来工作。这意味着对不同图像传感器的支持有限,除非嵌入式系统制造商真正推动它!

要了解有关 MIPI 摄像头及其工作原理的更多信息,请查看什么是 MIPI 摄像头?MIPI 摄像头是如何工作的?


USB接口


USB 接口往往充当两个系统之间的连接点——相机和 PC。由于它以其即插即用功能而闻名,选择 USB 接口意味着您可以告别昂贵、冗长的嵌入式视觉接口开发时间和成本。旧版本 USB 2.0 有很大的技术限制。随着技术开始萎缩,它的许多组件变得不兼容。推出USB 3.0 和USB 3.1 Gen 1 接口以克服 USB 2.0 接口的限制。



USB3.0接口


USB 3.0(和USB 3.1 Gen 1)接口结合了不同接口的优点。其中包括即插即用兼容性和低 CPU 负载。USB 3.0 的视觉工业标准还提高了其对高分辨率和高速相机的可靠性。


它需要最少的额外硬件并支持低带宽——高达每秒 40 兆字节。它的最大带宽为每秒 480 兆字节。这比 USB 2.0 快 10 倍,比 GigE 快 4 倍!其即插即用功能确保可以轻松更换嵌入式视觉设备,从而轻松更换损坏的相机。



USB 3.0 接口的限制


USB 3.0 接口的最大缺点是无法高速运行高分辨率传感器。另一个缺点是您只能使用距离主机处理器最远 5 米的电缆。虽然可以使用更长的电缆,但它们都配备了“助推器”。必须针对每种情况检查这些电缆与工业相机的协同工作情况。


fcb-9500系列摄像头机芯


MIPI 摄像头与 USB 摄像头——逐个功能比较


现在我们了解了这两个接口分别是什么,让我们在下表中逐个特性地比较 MIPI 和 USB:



特征 USB 3.0 MIPI CSI-2


SoC 上的可用性 在高端 SoC 上 许多(通常有 6 个可用车道)


带宽 400 MB/秒 320 MB/s/通道 1280 MB/s(有 4 个通道)*


电缆长度 < 5 米 <30 厘米


空间要求 高的 低的


即插即用 支持的 不支持


开发成本 低的 中到高


– 在 NVIDIA Jetson AGX Xavier 平台中使用 MIPI-CSI2 / MIPI D-PHY® v1.2 的最大带宽


GMSL 是另一种流行的接口,可用作 MIPI 和 USB 的替代品,通常用于将图像数据传输到超过 3 米的距离时。要了解 MIPI 相机与 GMSL 相机的比较,请查看GMSL 相机而不是 MIPI 相机。

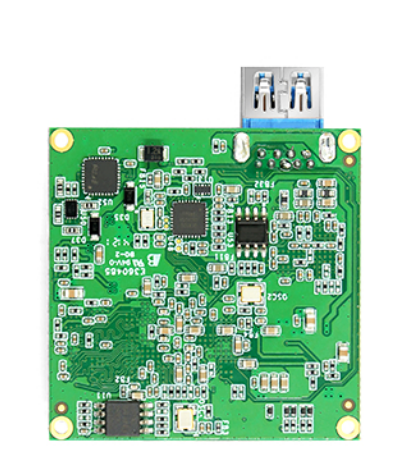

USB3.0编码控制板


要了解如何为您的嵌入式视觉系统选择接口,请访问“如何为嵌入式视觉系统选择正确的接口”相关文章。


深圳市轩展科技有限公司MIPI编码控制板可完美对接索尼MIPI摄像头机芯的输出接口,以mipi输出信号输出。
