FCB-CV7100|EV7100与FCB-CV7500|EV7500索尼彩色摄像机参数区别详解

时间:2022-11-21  09:05:49  来源: 深圳市轩展科技有限公司  浏览数: 18

SONY FCB-CV7500|EV7500摄像机模组搭载了一个支持全高清分辨率(1080/60p)性能的1/2.8英寸Exmor™ CMOS成像器,同时,30倍光学变焦镜头也使其拥有优异的变焦性能;

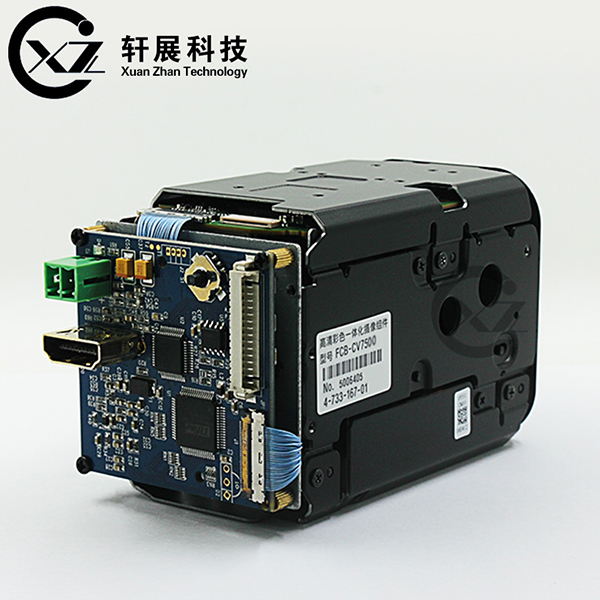

SONY FCB-CV7500|EV7500

SONY FCB-CV7500|EV7500



SONY FCB-CV7100/EV7100摄像机模组则采用小巧轻便的10倍光学变焦镜头,同样支持全高清分辨率(1080/60p);这两款摄像机组件继承了索尼备受赞誉的FCB系列的诸多性能,如 Wide-D、自动日夜转换功能和球形隐私区域遮蔽功能。这些实用的性能适用于安防、智能交通、无人驾驶飞行设备、快照亭、警车、弱视仪和视频会议等领域,充分满足用户的需要。


SONY FCB-CV7100/EV7100SONY FCB-CV7500/EV7500的区别:


1、镜头:FCB-CV7100搭配的是10倍光学变焦镜头,而FCB-CV7500的是30倍;

2、图像防抖功能:FCB-CV7500具有图像防抖功能,FCB-CV7100不具备;

3、可视角度 ( 水平 ):

(1)FCB-CV7100,67.0°(广角端) 到 7.6°(远端),10 mm (广角端 ) 到 800 mm(远端) (默认 : 320 mm);

(2)FCB-CV7500,63.7°(广角端) 到 2.3°(远端),10 mm (广角端) 到1200 mm(远端) ( 默认 : 300 mm);

4、功耗:

(1)FCB-CV7100, 3.4 W ( 变焦 / 聚焦不启动 ),3.7 W ( 变焦 / 聚焦启动 );

(2)FCB-CV7500,2.9 W ( 变焦 / 聚焦不启动 ),3.5 W ( 变焦 / 聚焦启动 );

5、尺寸与重量:

 (1)FCB-CV7100,尺寸 ( 宽 × 高 × 深 ):45.6 mm×48.8 mm×78.0 mm,重量:210 g;

 (2)FCB-CV7500,尺寸 ( 宽 × 高 × 深 ):50.0×60.0×89.7mm,重量:260 g;

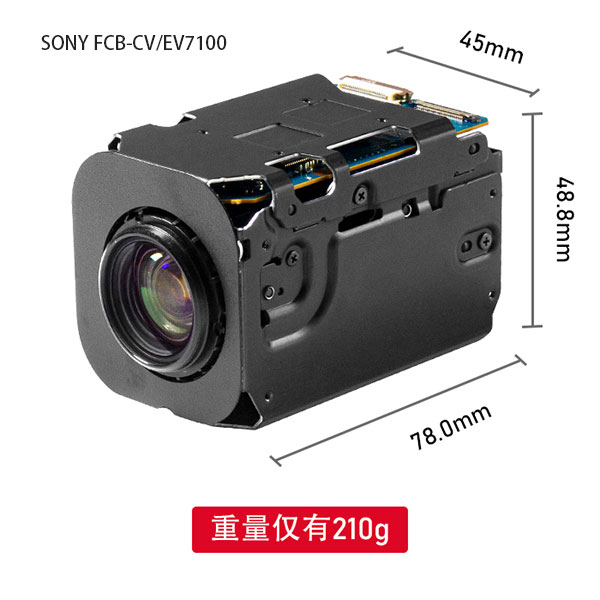

SONY FCB-CV7100|EV7100

SONY FCB-CV7100|EV7100


6、在最低照度上FCB-CV7100FCB-CV7500是不同的,差异比较小,分别为:(F1.8, 自动增益控制打开 ,1/30 )(F1.6, 自动增益控制打开 ,1/30 )


SONY FCB-CV7100FCB-CV7500 两者参数上的不同可以通过下面轩展科技整理的两者参数对比表查看。


产品型号

FCB-CV7500/EV7500

FCB-CV7100/EV7100

图像传感器

1/2.8 英寸 Exmor CMOS

1/2.8 英寸 Exmor CMOS

图像传感器 ( 有效像素数 )

 238 万像素

 238 万像素

信号系统

1080p/59.94, 1080p/50, 1080p/29.97,

1080p/25, 1080i/59.94, 1080i/50,

1080p/59.94, 1080p/50, 1080p/29.97,

1080p/25, 1080i/59.94, 1080i/50,

720p/59.94,720p/50,720p/29.97, 720p/25, NTSC*1, PAL*1

720p/59.94, 720p/50, 720p/29.97,

720p/25, NTSC*1, PAL*1

最低照度(50%)

高灵敏度模式

彩色 : 0.35lx

 (F1.6, 自动增益控制打开 , 1/30  )

彩色 : 0.35 lx

(F1.8, 自动增益控制打开 , 1/30  )

正常模式

彩色 : 1.4 lx

(F1.6, 自动增益控制打开 ,1/30  )

彩色 : 1.4 lx

(F1.8, 自动增益控制打开 ,1/30  )

建议照度

100 lx  100,000 lx

100 lx  100,000 lx

信噪比

50 dB 以上

50 dB 以上

增益

自动 / 手动

(0 步阶到 28 步阶 , +2 步阶 / 总共 15 步阶)

最大增益限制

(6 步阶到 28 步阶 , +2 步阶 /  12 步阶 )

自动 / 手动

(0 步阶到 28 步阶 , +2 步阶 / 总共 15 步阶)

最大增益限制

(6 步阶到 28 步阶 , +2 步阶 /  12 步阶 )

快门速度

1/1 秒到 1/10,000  , 22 步阶

1/1 秒到 1/10,000  , 22 步阶

同步系统

内置

内置

曝光控制

自动, 手动, 优先模式

快门优先 & 光圈优先 ) 亮度,

EV 补偿, 慢速 AE

自动, 手动, 优先模式

快门优先 & 光圈优先 ) 亮度,

EV 补偿, 慢速 AE

背光补偿





孔距控制

16步阶

16步阶

白平衡

自动, 自动跟踪白平衡, 室内, 室外,

室外自动, 钠灯

固定 / 自动 / 室外自动 ) 一键式, 手动

自动, 自动跟踪白平衡, 室内,

室外, 室外自动, 钠灯

固定 / 自动 / 室外自动 ) 一键式, 手动

镜头

30 倍光学变焦

10 倍光学变焦

f=4.3mm(广角端 )129.0mm(远端 )

f=3.8mm(广角端 )38mm(远端 )

F1.6  F4.7

F1.8  F3.4

数字变焦

12  ( 使用光学变焦后为 360  )

12  ( 使用光学变焦后为 120  )

聚焦系统

自动 ( 灵敏度 : 正常 ,  ), 一键自动聚焦,

手动, 间隔自动聚焦, 变焦触发自动聚焦,

ICR 模式打开时聚焦补偿

自动 ( 灵敏度 : 正常 ,  ), 一键自动聚焦,

 手动, 间隔自动聚焦, 变焦触发自动聚焦,

ICR 模式打开时聚焦补偿

可视角度 ( 水平 )

1080p模式

63.7° ( 广角端 )  2.3° ( 远端 )

67.0° ( 广角端 )  7.6° ( 远端 )

720p模式

63.7° ( 广角端 )  2.3° ( 远端 )

67.0° ( 广角端 )  7.6° ( 远端 )

标清模式

47.8° ( 广角端 )  1.7° ( 远端 )

50.3° ( 广角端 )  5.7° ( 远端 )

最小物距

10 mm ( 广角端 )  1200 mm( 远端 )

默认 : 300 mm)

10 mm ( 广角端 )  800 mm( 远端 )

默认 : 320 mm)

自动 ICR





Wide-D*2





视觉增强功能





降噪

有(6步阶)

有(6步阶)

逐行扫描模式





图像稳定器





StableZoom





数字输出接口





球形隐私区域遮蔽





动态侦测





报警功能





慢速 AE 响应





图像特效

电子翻转, 负片, 黑白, 镜像, 彩色增强

电子翻转, 负片, 黑白, 镜像, 彩色增强

图像冻结





慢快门





温度读取





标题显示

20 个字符 / 行, 最多 11

20 个字符 / 行, 最多 11

摄像机组件模式显示





按键切换控制





摄像机组件操作切换

视频输出

高清

模拟:N/A  数字: Y/Cb/Cr 4:2:2 使用 LVDS( 信号格式符合 SMPTE 274/SMPTE 296)

模拟 : 分量 (Y/Pb/Pr)
数字 : Y/Cb/Cr 4:2:2 使用 LVDS
信号格式符合 SMPTE 274/SMPTE 296 )

标清

VBS

VBS

摄像机组件控制接口

VISCA (CMOS 5 V  )

波特率 :

9.6 Kbps, 19.2 Kbps, 38.4 Kbps, 115.2 Kbps,

 停止位 : 1

VISCA (CMOS 5 V  )

波特率 :

9.6 Kbps, 19.2 Kbps, 38.4 Kbps, 115.2 Kbps,

停止位 : 1

电源要求

6.0 V  12.0 V 直流

6.0 V  12.0 V 直流

功耗

功耗 2.9W ( 变焦 / 聚焦不启动 )

3.5 W ( 变焦 / 聚焦启动 )

功耗 3.4 W ( 变焦 / 聚焦不启动 )

3.7 W ( 变焦 / 聚焦启动 )

工作温度

-5  60

-5  60

存放温度

-20  60

-20  60

操作湿度

20%  80%

20%  80%

存放湿度

20%  95%

20%  95%

尺寸 (  ×  ×  )

50.0×60.0×89.7 mm

45.6×48.8×78.0 mm

重量

260 g

210 g
