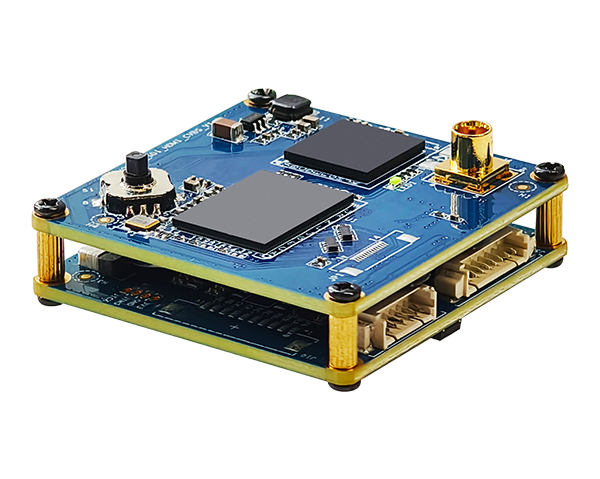

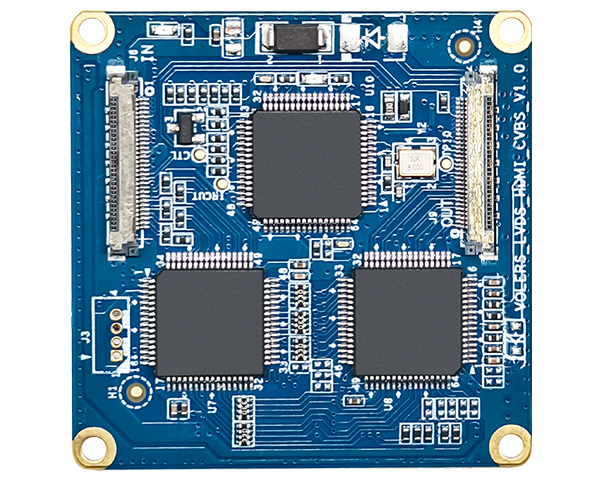

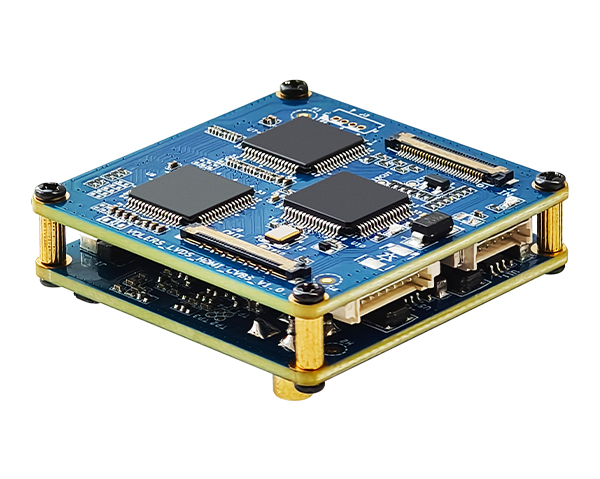

SDI/HDMI/LVDS迷你三合一编码控制板

产品概述：

SDI/HDMI/LVDS迷你三合一编码控制板，是专为Sony FCB全系列数字高清机芯模组量身打造的集成式解决方案。通过LVDS接口与编码板实现无缝连接，能够同步输出3G-SDI、HDMI、LVDS信号环出以及CVBS四种视频信号，为用户提供了灵活多样的视频输出选择，满足不同场景下的视频传输需求。

在信号处理方面，SDI/HDMI/LVDS迷你三合一编码控制板具备杰出的自动识别能力，无需对机芯进行任何设置，即可精准识别高清信号，确保视频输出的稳定性和高质量。

控制功能上，支持RS-485控制方式，并配备了中英文OSD菜单，操作简便直观。用户通过按键即可轻松实现变倍、聚焦等常用操作，极大地提升了使用的便捷性。同时，控制板能够自动识别PELCO-D/P协议，进一步增强了其在不同控制系统中的兼容性。

值得一提的是，还兼容遵循Sony VISCA协议的国产机芯，有效满足了用户多样化的使用需求，为用户提供了更具性价比的选择。

关键特性：

• 即插即用高清接入: 通过 LVDS 线将 Sony FCB 高清一体化机芯模组连接，无需额外配置，设备可自动识别并清晰显示高清 SDI 信号，实现即插即用的便捷接入。

• 灵活参数设置：可借助按键、RS-485 控制键盘或解码板调出OSD菜单，方便用户对模组各项技术参数进行设置，且设置好的参数能保存。

• 多格式同步输出：能同步输出 3G - SDI、HDMI、LVDS信号环出以及CVBS 信号，方便施工现场利用工程宝，通过这些信号调试摄像机位置及参数。

• 标准串口控制：支持 RS - 485 控制，能自动识别 PELCO - D/P 协议；波特率可选 2400/4800/9600 bps；地址配置范围 1 - 255。

• 断电参数记忆：保存后的模组参数具备断电记忆功能，设备重启后无需重新设置，节省时间和精力。

• RS-232通讯接口（选配）：提供 RS-232 接口（选配），便于设备与电脑或 MCU 进行通讯，拓展产品应用范围。

• 视频格式安全切换：具备独特视频格式应急设置功能，无图像显示时，可将视频格式切换为 720P50、1080I50 或 CVBS，也可通过RS-485控制键盘远程切换。

• 预置位与自动巡航（选配）：提供独特的 10 个预置位及自动巡航功能（选配），巡航时间可设5-999秒，提高监控效率和覆盖范围。

支持机芯及视频格式：

注:兼容SONYVISCA协议的其他4K品牌机芯

选购型号：

基本参数：
