产品概述：

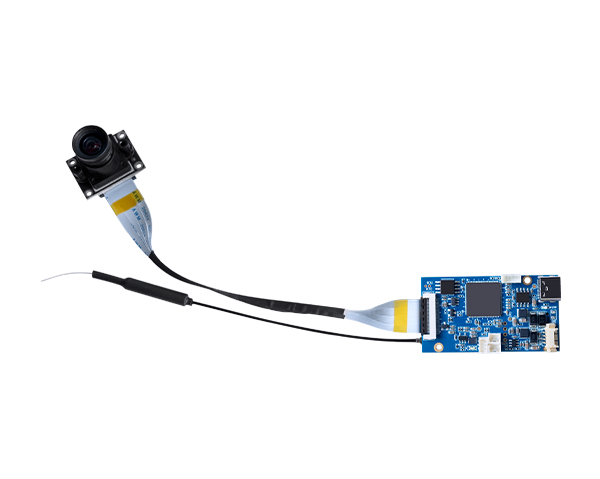

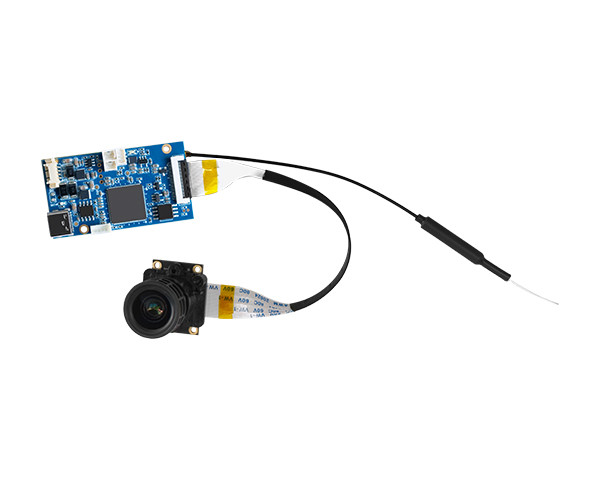

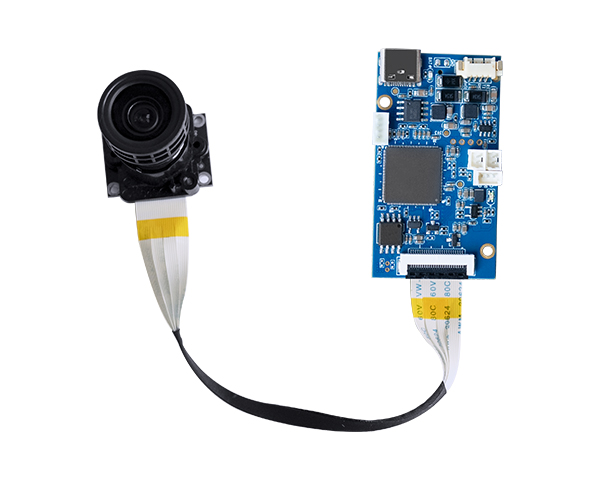

500万/800万黑光全彩网络摄像头，支持4G+WIFI低延时航拍图传。其具备出色的黑光全彩成像能力，即便在光线微弱或夜晚环境下，也能呈现高清分辨率的细腻画面，满足大范围、大角度、大视野的监控需求。
适用于手持、穿戴设备，以及不便连接有线网络、需无线拍摄的场景，可实现高清本地及远程实时监看与监控。同时，可作为无人机航拍、无人车、执法仪、穿戴设备录像抓拍以及临时布控检测人员闯入的理想设备。
摄像头尺寸仅为50x28mm，便于安装，适合小型化产品开发。具备2D/3D降噪、数字宽动态及多种图像增强与矫正算法，确保图像清晰、逼真。此外，还拥有低照度、低延时、低功耗的优点，并支持定制与二次开发。
功能特点：
• 编码性能卓越：支持 H.265+、H.265、H.264 编码，以超低码率实现高清画质。
• 超清影像输出：最高支持800万像素、2880x1620@30 帧超高清输出，动态场景捕捉更流畅。
• 协议兼容广泛：适配 ONVIF2.4、GB28181、JT1078、JT808、RTMP 等主流协议，可无缝接入第三方后端与平台。
• 便捷远程管理：支持手机和PC远程监看，且具备云存储功能，随时随地掌握监控情况。
• 多元网络连接：WIFI 支持热点与 STA 局域网双模式；4G 覆盖移动/电信/联通全网通，满足不同场景需求。
• 精准定位扩展：支持 GPS/北斗双定位系统，定位更精准。
• 数据传输支持：串口通讯与数据透传功能，实现高效数据交互。
• 传输接口适配：可接 LVDS 同轴线传输，最长可达 1 米，适配多样化数据传输场景。
• 供电方式灵活：支持 POE 供电、锂电池供电及充电，无论是固定部署还是移动作业，均可灵活适配 。
• 算力强大：内置0.8T算力，为智能分析筑牢根基，可实现目标检测、行为识别等，适配多样智能监控。
接口定义：
| 编号 | 类型 | 功能 | 编号 | 类型 | 功能 |
| F1 | 电池接口 |
接口定义：1.BATA+:电池正极 2. GND:地 |
F9 |
TF卡位置 |
最大支持512GB |
| F2 |
Moles 连接器： 型号为532610471， 采用1.25MM间距的4Pin座子 |
总电源输入接口/串口，接口定义如下图表格：F2-1 |
F10 |
复位按键 |
2个焊点短路5秒复位出厂设置 |
| F3 |
通讯串口1 |
接口定义： 1. TX1:串口发送 2. RX1:串口接收 |
F11 |
开关机按键 |
在接电池情况下使用， 开机:短按1次 关机:短按2次 |
| F4 |
报警输入/输出接口 |
接口定义： 1.报警输出 2.报警输入 |
F12 |
音频输入 |
咪头,也可以外接 |
| F5 |
调试串口0 |
接口定义如下图，表格F5-1 |
F13 |
MIPI排线接口 |
接sensor板(接LVDS同轴线/最长可接1米 |
| F6 |
电源/状态指示双色灯 |
—— | F14 | WIFI天线扣 | —— |
| F7 |
MIPI排线接口 |
接sensor板（FPC排线） | F15 | WIFI模块 | —— |
| F8 | 有线网络接口 | 接口定义如下图，表格：F8-1 | F16 | USB座子（接4G模块） |
接口定义： 1、12V输出 2、数据负 3、数据正 4、地 |
采购型号：
|
|
|
|
采购型号 |
功能 |
|
VRS-DQ5-4F1/T-D3 |
500W全彩夜视网络分体式1型 带TF卡 M16镜头 |
|
VRS-DQ5-4F1/WT-D3 |
500W全彩夜视网络分体式1型 带WIFI 带TF卡 M16镜头 |
|
VRS-DQ5-4F1/4T-D3 |
500W全彩夜视网络分体式1型 带4G带TF卡 M16镜头 |
|
VRS-DQ8-4F1/T-D3 |
800W全彩夜视网络分体式1型 带TF卡 M16镜头 |
|
VRS-DQ8-4F1/WT-D3 |
800W全彩夜视网络分体式1型 带WIFI 带TF卡 M16镜头 |
|
VRS-DQ8-4F1/4T-D3 |
800W全彩夜视网络分体式1型 带4G 带TF卡 M16镜头 |
产品配件：
|
|
|
|
|
|
|
500万 Sensor + M12镜头 （选配） |
800万 Sensor + M16镜头 （选配） |
排线 （选配） |
天线（选配）
（需带WIFI功能才可搭配使用）
|
电源网线 （选配） |
连接示意图：
准备工作
|
500万 Sensor + M12镜头 |
排线 |
天线 |
电源网线 |
|
|
|
|
|
|
步骤一：
1. 主板板平行接入排线(如上图 ①) 注：需将卡扣往上翻，排线蓝色面朝上 |
步骤二： 3. 主板与天线物理连接(如上图③) 注：只有带WIFI功能的主板才配此天线 |
步骤三： 4. 主板与4Pin网线物理连接(如上图④ |
步骤四： 5. 主板与电源线物理连接(如上图⑤ |
