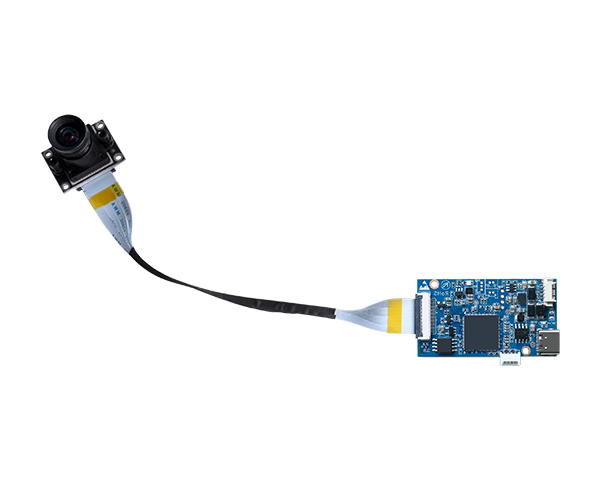

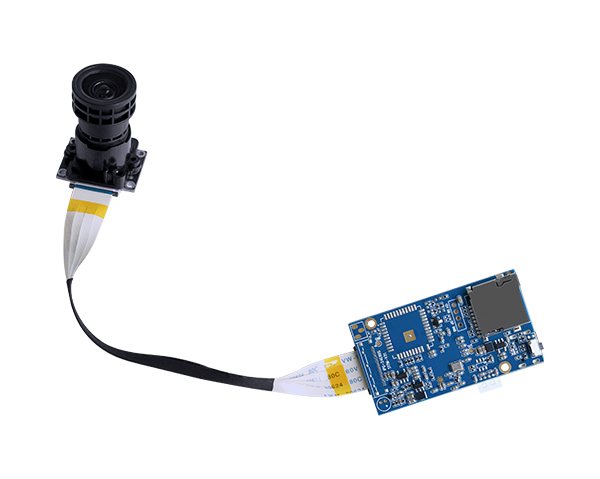

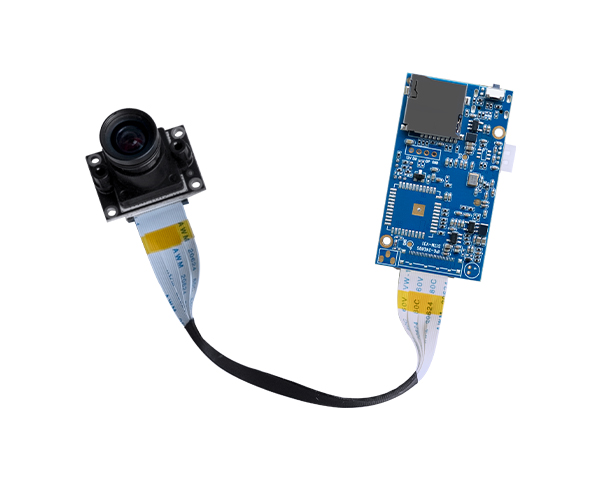

400W/800W星光全彩USB分体式摄像头

产品概述：

---

400W/800W星光全彩USB分体式摄像头适用于需大范围、大角度、大视野拍摄，光线微弱的夜晚场景，能呈现全彩高清晰画面 。适配 USB TYPE-C输出视频需求，可用于智能终端、人脸抓拍、智能机器人、无人机、无人车拍摄及夜视仪等设备。

小巧机身，尺寸仅 50x28mm，易于集成至小型化产品 。搭载 2D/3D 降噪、数字宽动态等多种先进图像算法，成像清晰、细腻、逼真，低照度表现出色，延时低。编码格式支持 H.264/H.265编码,支持音频输入，可按需定制与二次开发。

功能特点：

---

• 编码优势：支持 H.264 / H.265编码，实现超低码率与高清画质的完美平衡，有效降低数据传输带宽和存储空间需求。
• 画质卓越：最高达800万像素，支持 3840x2160 分辨率，帧率可达 25 帧/秒，为用户呈现逼真、细腻的视觉画面。
• 算力强大：内置0.8T算力，为智能分析筑牢根基，可实现目标检测、行为识别等，适配多样智能监控。
• 接口标准：支持标准UVC协议以及标准USB TYPE-C接口输出，备良好的通用性和兼容性。
• 供电便利：支持咪头输入，兼容锂电池充电与供电，且具备边充电边持续运行的能力。
• 系统适配性强：兼容各类USB接口与多种操作系统。

接口定义：

---

编号	类型	功能	编号	类型	功能
F1	USB Tpye C接口	视频输出	F8	MIPI排线接口	接sensor板(FPC排线
F2	电池接口	接口定义：1.BATA+:电池正极    2. GND:地	F9	TF卡位置	最大支持512GB
F3	Moles 连接器： 型号为532610471， 采用1.25MM间距的4Pin座子	总电源输入接口/串口，接口定义如下图表格：F3-1	F10	复位按键	2个焊点短路5秒复位出厂设置
F4	通讯串口1	接口定义：  1. TX1:串口发送   2. RX1:串口接收	F11	开关机按键	在接电池情况下使用， 开机:短按1次     关机:短按2次
F5	报警输入/输出接口	接口定义： 1.报警输出     2.报警输入	F12	音频输入	咪头,也可以外接
F6	调试串口0	接口定义： 1. GND:地    2. RX0:串口接收   3. TX0:串口发送	F13	MIPI排线接口	接sensor板(接LVDS同轴线/最长可接1米
F7	电源/状态指示双色灯		F14

采购型号：

---

采购型号	功能
VRS-Q4-4F1/UT-D3	400W星光全彩夜视摄像头：1型 带USB TYPE-C+TF卡 M16镜头
VRS-Q8-4F1/UT-D3	800W星光全彩夜视夜视摄像头：1型 带USB TYPE-C+TF卡 M16镜头

产品配件：

---

400万 Sensor + M12 镜头（选配）	800万 Sensor + M16 镜头（选配）	标配

产品参数：

---

系统结构	产品	400W星光全彩USB摄像头	800W星光全彩USB摄像头
	主控	嵌入式单核32位ARM A35处理器，纯硬压缩，内部集成FPU、NEON，主频1.2GHz
	DDR	2Gb（内置）
	Flash	16MB
	系统架构	Linux
	Sensor传感器	思特微1/1.8" 400万低照度CMOS	思特微1/1.8" 800万低照度CMOS
音视频编码	视频压缩格式	H.265、H.264、MJPEG、YUY2、N12
	音频压缩格式	G.711
	主码流	2688x1520(400万)/30帧、2560x1440(300万)/30帧；2304x1296(300万)/30帧、1920x1080/30帧	3840x2160(800万)/25帧、2880x1620(400万)/30帧、 2560x1440(300万)/30帧、2304x1296(300万)/30帧、 1920x1080/30帧
	最低照度	彩色0.0001Lux@F1.2	彩色0.0001Lux@F1.2
	信噪比	>60db(AGC OFF)	>70db(AGC OFF)
	宽动态范围	数字宽动态>120db
	图像处理	支持3D去噪、图像增强、动态对比度增强处理功能、支持视频、图形输出抗闪烁处理、图形叠加
	ISP	支持4x4 Pattern RGB-IR sensor，3A（AE/AWB/AF）、支持第三方3A算法、固定模式噪声消除、坏点校正、镜头阴影校正、镜头畸变校正、紫边校正、gamma校正、动态对比度增强、色彩管理和增强、多级降噪（BayerNR、3DNR）以及锐化增强2F-WDR行模式/2F-WDR帧模式
	最大抓拍图像	2688x1520(400万)	3840x2160(800万)
	最大视频输入	2880x1620/25帧	3840x2160(500万)/25帧
	图像设置	亮度、对比度、饱和度、锐度等
协议	USB协议	支持标准UVC协议,支持通用USB摄像头客户端软件
	兼容性	兼容所有类型USB接口、操作系统
接口	USB接口	1个，USB2.0视频输出，支持锂电池供电、充电
	音频输入接口	咪头输入或线性输入(1Vvpp)
	TF卡接口	1个，最大支持512GB
	IO口	2个，3.3V电平，可定义做报警输入、报警输出、ADC、通讯等功能
	串口	2路、TTL电平 3.3V
	工作指示灯	电源指示灯：红灯。电压正常：红灯亮；电压不正常：红灯灭。 工作状态指示灯：绿灯。系统正常工作--绿灯慢闪；录像中--绿灯快闪；系统异常：绿灯不亮或常亮
	充放电指示灯	红灯，充电过程：闪烁；充满电：常亮    放电过程：红灯亮；电池低压：红灯闪烁
	复位接口	1个，短路5秒恢复出厂设置
一般规范	工作温度	-20~70°C
	工作湿度	90%RH以下
	工作电压	DC6-12V(+/-10%)
	功耗	1.6W左右	1.8W左右
	PCBA尺寸	主板：50mm(长)x28mm(宽)x5mm(高)	Sensor板：26mm(长)x19mm(宽)x4mm(高)
