专业解析:为何3G-SDI迷你编码控制板未集成RS232接口

时间:2024-09-20  08:58:38  来源: 深圳市轩展科技有限公司  浏览数: 2

高清视频传输领域3G-SDI迷你编码控制板凭借其独特的设计优势、卓越的性能表现以及灵活的应用特性,已成为一体化摄像机芯视频传输解决方案中的重要一员。这款小巧紧凑的控制板,在无人机、水下机器人、视频会议、医疗设备、影像检测设备等多个领域展现出了强大的应用潜力和价值。

3G-SDI编码控制板

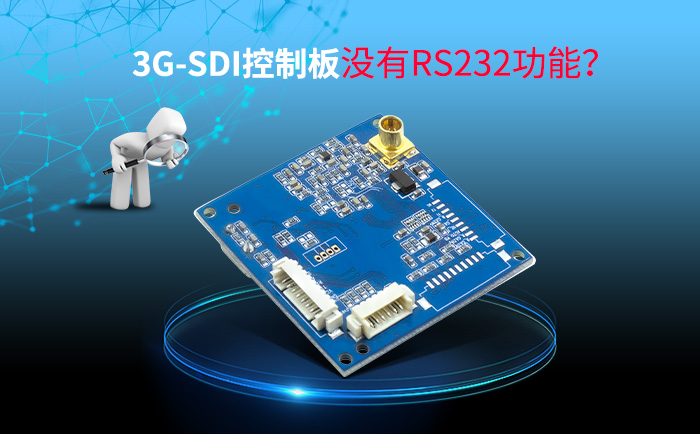

但是,不管是正在使用3G-SDI迷你编码控制板的用户,还是正计划使用的目标客户,在他们心中,都有一个共同的疑问:为什么3G-SDI迷你编码控制板没有RS232功能?

今天,轩展科技高级工程师Danny Wong将亲自为大家深入剖析并解答疑问。

TTL、RS232与RS485的区别

RS232和RS485是三种不同的串行通信标准,它们在定义性质、通讯距离和速率、通讯方式和兼容性等方面有所区别。

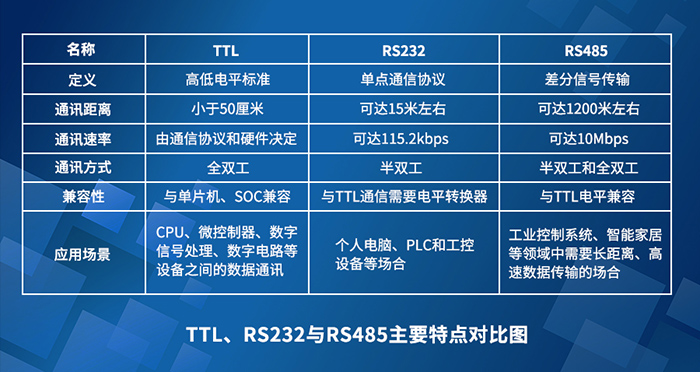

TTL、RS232与RS485的区别


01 定义与性质

TTL(Transistor-Transistor Logic):TTL是一种数字信号电平标准。

RS232:RS232是一种单点通信协议,使用一对传输线(TX、RX)进行双向通信。

RS485:RS485是一种串行通信接口标准,它采用差分信号传输,适用于长距离通讯,具有高速、远距离、可靠性强,抗干扰能力强等特点。

02 通讯距离与速率
TTL:适用于短距离通讯,通信距离一般不超过50厘米,通常用于CPU、微控制器、数字信号处理、数字电路等设备之间的数据通讯。

RS232:同样适用于短距离通讯,通信距离一般不超过15米,通信速率可以达到115.2kbps,常用于个人电脑、PLC和工控设备等场合,但在实际应用中可能受限于信号衰减和噪声干扰。

RS485:适用于长距离通讯,最大通信距离可达1200米(在理想条件下),且支持高速数据传输,最高传输速率可达10Mbps(但传输速率与传输距离成反比)。常用于工控领域中需要远距离通讯的场合,如监控系统、仓储管理系统等。

03 通讯方式
TTL:通常支持全双工通讯方式。全双工通讯是一种数据通讯方式,允许数据同时在两个方向上传输,即通信双方可以在同一时间内互相发送和接收数据。

RS232:采用全双工通讯方式,这种通讯方式允许数据同时在两个方向上传输,即发送和接收数据可以同时进行。
RS485:采用半双工通讯方式,任何时候只能有一个设备处于发送状态,数据只能在一个方向上传输。

04 兼容性
TTL:TTL电平标准以电源电压为基准,与单片机、SOC等设备的IO电平兼容。
RS232:RS232电平标准较为特殊,与TTL电平不兼容,因此在进行TTL与RS232之间的通信时需要使用电平转换器。

RS485:RS485电平采用差分信号传输方式,与TTL电平兼容,方便与TTL电路连接。



为什么没有RS232功能?
轩展科技自主研发3G-SDI迷你编码控制板,可以通过LVDS线,连接SONY FCB高清一体化摄像机芯以及兼容SONY VISCA协议的其他品牌摄像机芯,输出3G-SDI信号,为摄像机芯实现图像处理、视频采集、转换与传输等方案。

但是,性能如此强大的编码控制板,为什么没有RS232功能呢?轩展科技高级工程师Danny Wong道出了当时设计的缘由:

01 高标准传输要求
稳定和实时是确保高质量视频信号传输的关键要素。

为了支持这两个核心特性,3G-SDI迷你编码控制板采用具有高速率和强抗干扰能力的RS485接口是非常明智的选择。这种设计不仅提高了视频传输的质量和可靠性,还降低了系统的复杂度和成本,为用户提供了更加优质和高效的视频传输解决方案

02 尺寸限制
3G-SDI迷你编码控制板设计的初衷就是小尺寸紧凑型,以适应各种安装环境和配置需求,尤其是狭小的设备内部空间,因此,由于尺寸的限制,3G-SDI迷你编码控制板无法再添加RS232功能。

03 成本控制
由于3G-SDI迷你编码控制板可以根据自身需求选择不同的版本:TTL版,RS485版,TTL与RS485版,能够满足绝大部分领域及场景的应用需求,为了节省成本,在设计的开始就没有把RS232考虑在内。

解决方案

如果有部分应用场景的确需要用到RS232功能,轩展科技高级工程师Danny Wong给出了以下2个解决方案:


01 增加TTL替代RS232
TTL这种电平标准直接与集成电路连接,不需要额外的线路驱动器及接收器电路,而且TTL可以通过电平转换电路与RS232接口兼容

因此,可以在3G-SDI迷你编码控制板上增加TTL功能,以达到RS232的使用效果,这种方案不仅配合了控制板小巧紧凑的设计,而且还节省了成本。

02 三合一控制板替代

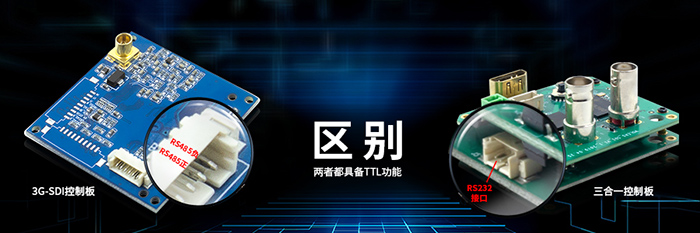

SDI/HDMI/CVBS三合一编码控制板,不仅支持3G-SDI视频信号输出 ,而且可以根据自身的需求是否增加RS232功能,可以满足特定应用场景的定制化需求。

总结

针对3G-SDI迷你编码控制板为什么没有RS232功能这一问题,轩展科技高级工程师Danny Wong,从TTL、RS232与RS485的区别、没有RS232的原因以及解决方案三个方面进行深入剖析和解答,希望能够为用户选择适合的视频产品解决方案提供有效的参考。
