探索dTOF的基本原理和核心组件

时间：2025-03-19  10:52:31  来源: 深圳市轩展科技有限公司  浏览数: 2

1、dTOF的基本原理

dTOF（Direct Time-of-Flight，直接飞行时间）是一种通过发射脉冲光并测量其往返时间差来计算目标距离的技术。其核心原理是利用光速恒定的特性，通过精确测量光脉冲从发射到返回的时间，计算出目标物体与传感器之间的距离。具体公式为：

距离 = 光速 x 飞行时间 / 2

dTOF技术的关键在于能够直接测量光子的飞行时间，而不是通过相位差或其他间接方法。

2、dTOF的核心组件

dTOF技术主要由以下核心组件构成：

2.1 发射端

VCSEL（垂直腔面发射激光器）：VCSEL是dTOF系统中常用的发射光源，具有高效、紧凑、低功耗和快速调制的特点。它能够发射出高能量密度的脉冲光，适合短距离和高精度的测距。

光学组件：包括准直镜头和衍射光学元件（DOE），用于将激光束准直并分配到目标区域。

2.2 接收端

SPAD（单光子雪崩二极管）：SPAD是dTOF系统的核心接收传感器，能够对单个光子产生响应并触发雪崩效应，从而输出电流信号。SPAD的高灵敏度使其能够在低光环境下工作，并提供高精度的时间测量。

SiPM（硅光子光电倍增管）：在某些应用中，SiPM也被用作接收传感器，其内部包含多个SPAD像素，能够提供更高的信号强度。

2.3 时间数字转换器（TDC）

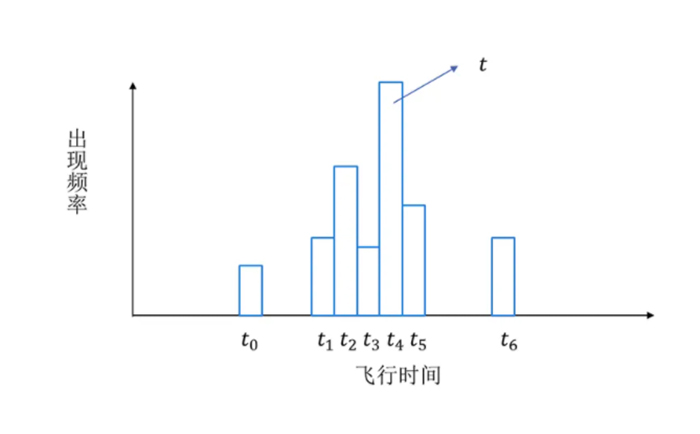

TDC是将光脉冲的飞行时间转换为数字信号的电路。它记录发射脉冲和接收脉冲之间的时间间隔，并通过时间相关单光子计数（TCSPC）技术生成时间分布直方图，从而确定目标距离。

2.4 窄带滤光片

为了减少环境光的干扰，dTOF系统通常配备窄带滤光片，仅允许特定波长（如940nm）的光通过，从而提高信噪比。

2.5 激光驱动电路

激光驱动电路负责控制VCSEL的发射，提供高功率的脉冲信号，以确保发射光的强度和稳定性。

3. dTOF的优势

高精度测距：通过直接测量光子飞行时间，dTOF能够实现高精度的距离测量。

低功耗：VCSEL和SPAD的高效特性使得dTOF系统在低功耗下运行。

抗干扰能力强：窄带滤光片和高灵敏度的SPAD使其在复杂环境下表现出色。

dTOF技术因其高精度和低功耗的特性，广泛应用于消费电子、3D成像、自动驾驶、机器人导航、无人机导航等领域。

在3D成像领域，dToF技术能够捕获高精度的深度图像，为物体识别和场景重建提供有力支持。在自动驾驶领域，dToF技术能够实现高精度的距离测量和障碍物检测，为车辆的安全行驶提供重要保障。
