索尼4M摄像机芯模组FCB-EW9500H视频图像输出方案集锦

时间：2025-04-14  09:57:32  来源: 深圳市轩展科技有限公司  浏览数: 4

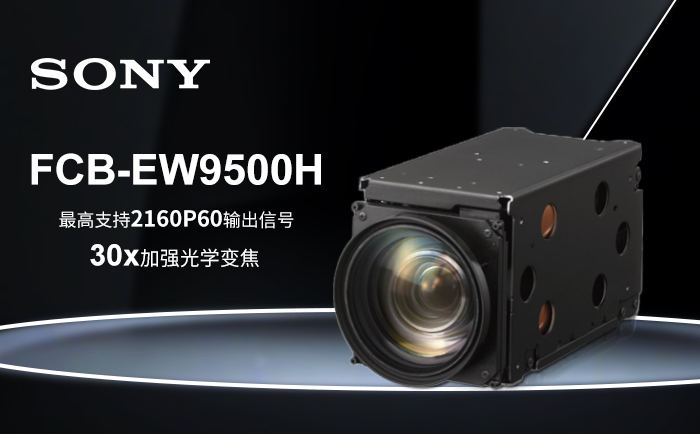

SONY FCB-9500系列是在1/1.8英寸型图像传感器上实现了紧凑尺寸的30x加强光学变焦的高清一体化摄像机模组，有3个相同外观尺寸的型号产品可供选择：

SONY FCB-EW9500H：4M摄像机芯模组（2160P/60），HDMI输出；

SONY FCB-EV9500M：全高清摄像机芯模组（1080P/60），MIPI输出；

SONY FCB-EV9500L：全高清摄像机芯模组（1080P/60），LVDS输出；

其中，FCB-EW9500H是一款集高性能与2160P/60视频输出于一体的400万像素一体化摄像机芯模组，那么，它输出视频图像有哪些解决方案呢？这是客户向SONY（中国）官方授权经销商轩展科技咨询得非常多的一个问题，高级工程师Danny Wong为大家作统一回复。

一、搭配4K编码控制板

由于SONY FCB-EW9500H的输出定义脚为4K HDMI，所以它需要搭配4K编码控制板输出视频图像，这个问题在前面已为大家普及过，可参考文章：FCB-EW9500H高清机芯，为何要搭配4K控制板输出图像？

二、视频输出方案

作为SONY FCB摄像机模组高清视频二次开发方案解决商，轩展科技先后为SONY FCB-EW9500H自主研发了五个视频图像输出解决方案：

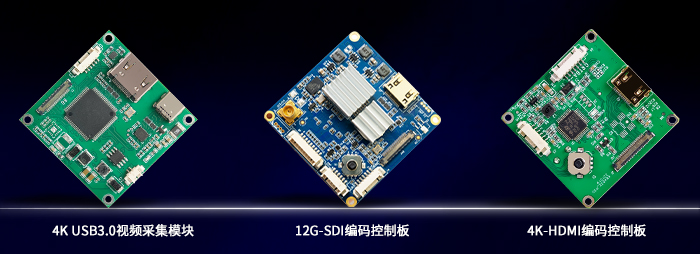

1、4K-HDMI编码控制板

功能与优势：

这是SONY FCB-EW9500H搭配得非常多的编码控制板，它采用了迷你HDMI接口，通过LVDS接口连接，即插即用，无需对机芯做出任何设置，即可输出4K HDMI超高清视频信号，支持2160P/30的4K分辨率图像输出。可为FCB-EW9500H实现视频采集、转换、传输、处理以及相关控制（如变焦、聚焦等功能）。

适用场景：

需要超高清图像输出的场景，如无人机、视频会议、医疗设备与影像检测等。

2、12G-SDI编码控制板

功能与优势：

12G-SDI编码控制板设计了迷你MCX射频接口以及迷你HDMI接口，能为SONY FCB-EW9500H同时输出6G-SDI与4K-HDMI视频信号，适用于专业视频传输场景。SDI接口具有抗干扰性强、传输距离远的特性。

适用场景：

适合工业视觉、广电领域等需要稳定长距离传输的应用。

3、4K USB3.0视频采集模块

功能与优势：

4K USB3.0视频采集模块最大的优势是能最快的将SONY FCB-EW9500H的视频图像在电脑显示出来，更凭借 TYPE-C 和 HDMI 环出双 4K 输出接口，其中TYPE-C接口支持2160P/15FPS，HDMI环出支持2160P/30FPS，实现了多设备、多场景下的灵活应用。

此外，该模块基于USB3.0标准开发，传输速率可达5Gbps，足以支持4K超高清视频信号的实时传输，确保画面清晰流畅。

适用场景：

无论是实时监控、专业录制还是工业检测，都能轻松胜任。

4、4K P60 HDMI编码控制板

功能与优势：

4K P60 HDMI编码控制板专为4K60帧摄像机芯模组而研发，能为SONY FCB-EW9500H最大输出2160P60的视频图像，确保高分辨率、高帧率视频信号的稳定传输，满足超高清视频处理需求。

适用场景：

适用于广播电视、智慧医疗、智能交通、视频会议等对高分辨率、高帧率视频传输要求严苛的领域。

5、4K P60 AI网络控制板（即将上市）

功能与优势：

4K P60 AI网络控制板，能将SONY FCB-EW9500H的2160P60视频信号，转成网络视频信号，并实现长距离传输。

适用场景：

适用于安防监控、视频会议、智能交通等对高分辨率以及传输距离有高标准要求的领域。

注意事项

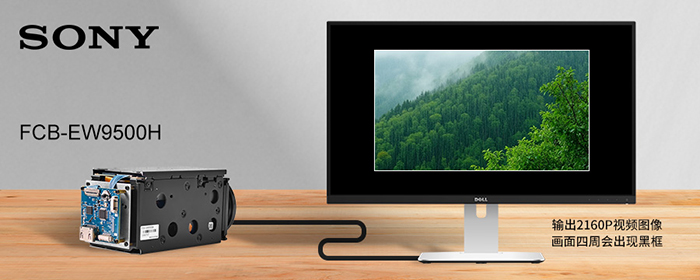

由于SONY FCB-EW9500H的有效像素为417万（不足4K标准的800万像素），使用以上解决方案输出2160P的视频图像，画面四周会出现黑框的现象。可通过裁剪工具或切换至1080P模式解决。

总结

轩展科技为SONY FCB-EW9500H自主研发的四个视频输出方案，满足了不同场景下的图像输出需求。

关于SONY FCB-EW9500H以及以上五个视频输出方案，都将于5月23-25日，在深圳会展中心（福田）举行的2025年第十届深圳国际无人机展览会上展出，欢迎各大行业的专业人士、合作伙伴及爱好者前来体验。

轩展科技展位信息
展会时间：2025年5月23-25日
展会地点：深圳会展中心（福田）
展  位 号：1号馆1C195
