LVDS转USB3.0视频采集板接入电脑Windows和Linux系统教程

时间：2025-08-20  09:44:34  来源: 深圳市轩展科技有限公司  浏览数: 3

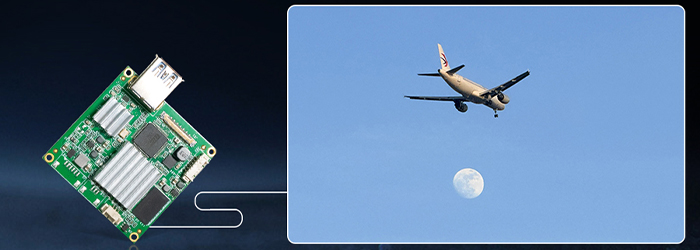

LVDS转USB3.0视频采集模块凭借其高速传输、即插即用、多系统兼容等特性，已成为专业用户与行业应用的“标配工具”。

然而，面对Windows与Linux两大主流系统，如何快速完成硬件连接与软件配置？轩展科技作为索尼（中国）官方授权经销商及高清视频二次开发方案商，将结合索尼FCB系列高清摄像机模组与LVDS转USB3.0视频采集模块的实战案例，为您拆解跨系统接入的全流程。

一、为什么选择USB3.0视频采集模块？

1、高速传输，无损画质
USB3.0接口理论带宽达5Gbps，可轻松承载4K/30fps或1080P/60fps高清视频流。以轩展科技为索尼FCB-CR8530/ FCB-ER8530研发的4K USB TYPE-C采集模块为例，其支持4K/15fps视频输出，通过TYPE-C接口直连电脑，确保画面零延迟、无压缩，满足安防监控、医疗影像等对画质严苛的场景需求。

2、多系统兼容，对摄像机免驱动

LVDS转USB3.0视频采集模块采用UVC（USB Video Class）协议，无需额外驱动即可被Windows、Linux、Mac系统自动识别。例如，索尼FCB-EV9520L搭配LVDS转USB3.0视频采集模块时，用户仅需一根USB3.0线缆，即可在Ubuntu2204版本的Linux系统中直接调用相机画面，省去繁琐的驱动安装步骤。

3、功能集成，简化部署

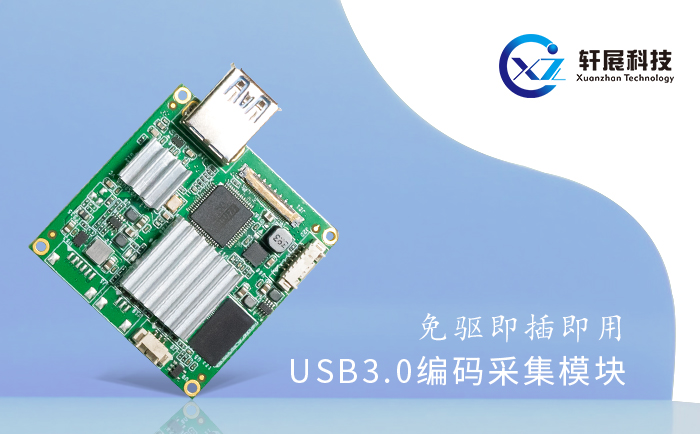

LVDS转USB3.0视频采集模块，为高清摄像机模组提供了全链路视频处理解决方案。该模块不仅支持将摄像机模组的视频信号转换为USB3.0高速数字信号，更通过单根USB3.0线缆即可同步完成视频传输、采集与摄像机控制，彻底替代传统方案中"视频采集卡+转接线"的复杂组合，系统部署效率大大提升，为工业检测、医疗影像、智能交通等领域提供了高性价比的一体化解决方案。

二、Windows系统接入指南：三步开启高清采集

1、硬件准备

确保电脑具备USB3.0接口（蓝色或红色标识，优先选择机箱后置接口以保障带宽）。

使用原装USB3.0线缆连接LVDS转USB3.0视频采集模块与电脑，避免使用延长线或转接头导致信号衰减。

若相机功耗较高（如索尼FCB-EV9520L），建议通过DC12V 1A接口外接电源，防止USB供电不足导致设备重启。

2、软件配置

自动识别设备
Windows系统通常内置UVC驱动，插入LVDS转USB3.0视频采集模块后，设备管理器中会自动识别为“USB Video Device”，打开AMCap软件即可显示图像并对摄像机模组实现控制。

三、Linux系统接入指南：解锁专业开发潜力

1、硬件连接

硬件连接部分都是一样的，这里不再重复，如有疑问可直接咨询轩展科技高级工程师Danny Wong。

2、Linux环境配置

通过虚拟机Ubuntu2204来配置Linux环境，双击可以直接打开Linux系统虚拟机。

3、软件安装与配置

接下来，打开串口调试工具CuteCom和相机（这里以索尼FCB-EV9520L为例），但是在安装驱动之前，这两个工具都显示“未发现相机设备”。

在Ubuntu2204版本的Linux系统虚拟机下，串口调试工具CuteCom和UVC协议的驱动都是自动的，只要在Linux系统右下角相应的设备处，把它们的“驱动”都连接上就可以，在设备处显示“√”，则表明驱动已经连接上，确保了系统配置允许用户访问该设备。

4、测试

在串口调试工具CuteCom的主面板上点击“open”，打开“控制窗口”，“输入”和“输出”都选择16进制：Hex，然后在“Input窗口”发送Sony FCB-EV9520L一体化摄像机“放大”、“缩小”、“停止”相对应的“指令”（相关指令可在技术协议里查找），如果“相机”的画面显示了相对应的动作，则表示LVDS转USB3.0编码采集模块在Linux系统上可以正常运行。

总结

立即行动，开启高效视频传输时代！

无论是Windows系统的快速部署，还是Linux系统的深度开发，LVDS转USB3.0视频采集板均能以“零门槛”接入方式，助力您在安防、医疗、直播等领域抢占先机。
