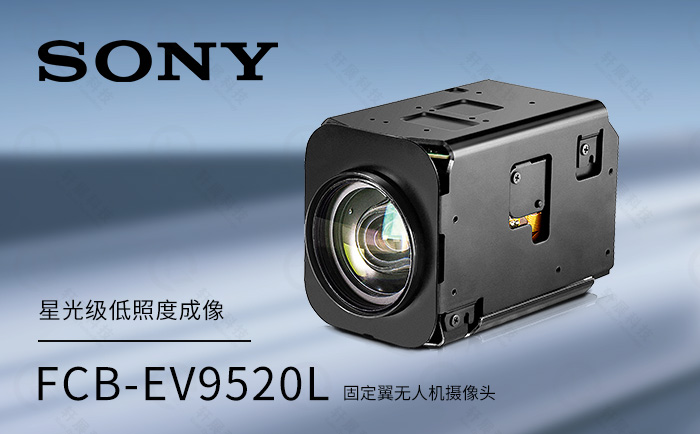

索尼FCB-EV9520L的130dB宽动态范围是如何实现的？

时间：2025-08-22  10:38:07  来源: 深圳市轩展科技有限公司  浏览数: 3

索尼FCB-EV9520L的130dB宽动态范围（WDR）是其应对极端光照对比的核心能力，通过软硬件协同创新实现。轩展科技高级工程师Danny Wong从技术实现原理和对比优势两方面展开分析：

一、130dB宽动态范围的实现原理

1. 硬件基础：STARVIS 2 CMOS传感器

背照式结构：索尼FCB-EV9520L的传感器采用深光电二极管和衍射光栅技术，提升长波段光线吸收效率，显著增强感光能力（灵敏度达传统传感器的2倍）。

双增益输出：索尼FCB-EV9520L的STARVIS2 CMOS传感器同时输出高增益（暗部细节）和低增益（亮部细节）两路信号，为HDR合成提供原始数据基础。

2. 双HDR模式协同

DOL HDR（数字重叠HDR）：索尼FCB-EV9520L在拍摄短曝光（捕捉亮区）和长曝光（捕捉暗区）图像，通过算法合成单帧高动态图像。但高速运动场景可能出现伪影。

Clear HDR（无伪影HDR）：核心技术突破，同步输出低增益和高增益图像，实时合成一帧无运动模糊、无色差的HDR图像。尤其适合交通监控中高速行驶的车辆。

3. 分区处理算法

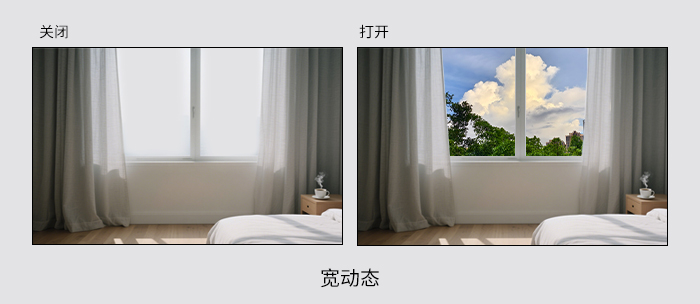

Wide-D模式：索尼FCB-EV9520L将画面分割为多个区域独立处理，动态提升暗区亮度、抑制亮区过曝，实现全局光平衡。

二、与其他品牌的对比优势

1. 动态范围与细节还原能力

人眼级动态范围：索尼FCB-EV9520L的130dB宽动态范围接近人眼极限（120dB），远超行业主流水平。例如，在隧道口场景中，车牌过曝率降低，从而提高识别率。

硬件级宽动态：索尼FCB-EV9520L的STARVIS2传感器的背照式结构相比传统前照式传感器（如索尼FCB-EV7520/FCB-CV7520），感光效率提升2倍，在0.009Lx低照度下仍能保留色彩细节。

2. 运动场景适应性

无残影合成：索尼FCB-EV9520L的Clear HDR技术解决曝光合成时产生的运动模糊问题，适用于无人机高速航拍或交通监控。

动态目标追踪：结合区域自动曝光和Super+防抖，在汽车总装线振动环境下仍能稳定捕捉螺栓扭矩标记。

3. 光暗协同与色彩保真

日夜无缝切换：自动移除红外滤光片提升强光响应，低照度下保持全彩成像（0.009Lx），无需红外补光。

三区域独立控制：画面6×8网格分区，可独立调节聚焦/曝光/白平衡。医疗手术中精准还原组织血管色彩。

结论

索尼FCB-EV9520L的130dB宽动态范围并非单一技术突破，而是以STARVIS 2传感器为硬件基底、双HDR模式协同为核心、区域自动曝光/区域自动聚焦/区域自动白平衡优化为保障的系统性方案。
