索尼摄像头模块应用到医疗行业，为什么要加近拍镜？

时间：2025-08-26  14:18:04  来源: 深圳市轩展科技有限公司  浏览数: 2

索尼医疗摄像头模块（如FCB-ER8530）虽具备4K/30fps超清画质与20倍光学变焦能力，但其在最大倍率变焦时聚焦距离约0.8米，难以满足电子阴道镜、皮肤镜、术野摄像机等医疗场景5-50cm近距离操作的临床需求。

此时，一片看似简单的近拍镜（Close-up Lens），成为破解医疗近距离成像瓶颈的“光学杠杆”，将镜头的最近光学对焦距离缩短至厘米级，实现高倍率近距离清晰成像。

一、近拍镜的含义与作用

1、近拍镜的含义

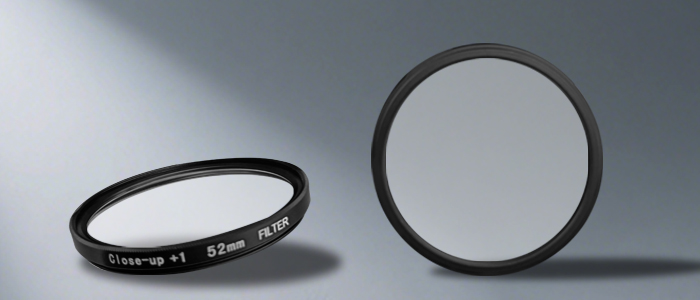

近拍镜（近摄镜）是一种安装在相机镜头前端的凸透镜配件，其核心作用是缩短镜头的最近对焦距离，从而在不更换专业微距镜头的情况下，实现高倍率微距拍摄。

2、近拍镜的核心作用

a. 低成本微距解决方案

相比动辄数千元的微距镜头，近拍镜价格亲民，是医疗行业的性价比之选。

无需复杂操作，直接加装在镜头前端即可使用，支持自动对焦和光圈控制（部分高端型号）。

b. 扩展拍摄场景

微观世界：清晰呈现皮肤纹理、阴道病理、牙齿蛀虫、珠宝细节等，满足近距离捕捉需求。

翻拍文件：高精度复制邮票、书画、票据等平面物体，避免变形。

创意拍摄：通过特写营造视觉冲击力，如水滴折射、纹理抽象化等艺术表达。

c. 兼容性与灵活性

适用于单反、无反、旁轴、摄像头模块等多种相机系统，支持5-50mm定焦、长焦镜头等（变焦镜头效果可能受限）。

可拆卸设计便于快速切换拍摄模式，无需频繁更换镜头。

二、医疗行业哪些场景需要增加近拍镜？

1、皮肤镜：
在不接触皮肤的情况下成像，工作距离通常为50~80mm，而一般的摄像头模块，并非微距镜头，在最大倍率变焦时聚焦距离约为1米，远不能满足皮肤镜的工作距离。

如Sony FCB-EV9520L的光学聚焦距离是10mm-1200mm，也即是说在1倍光学变焦时，该摄像头模块的光学聚焦距离是10mm，当在30倍光学变焦时，光学聚焦距离则是1200mm，需要加50mm的近拍镜，才能在最大30倍变焦时捕捉到清晰的图像。

2、电子阴道镜：

作为索尼（中国）官方授权经销商及高清视频二次开发方案商，轩展科技针对电子阴道镜300~400mm标准工作距离，自主研发适配近拍镜，可无缝集成索尼FCB-ER8530、FCB-EV9520L及VRS-HD5101等摄像头模块，攻克极近距组织纹理成像瓶颈，助力电子阴道镜实现病灶识别率与诊断效率的双重跃升。

3、术野摄像机

术野摄像机的工作距离需严格匹配临床场景需求：

牙科应用：工作距离通常为500~800mm，此范围内需定制适配型近拍镜，以缩短对焦距离、提升组织纹理放大率，实现龈下菌斑或微创根管操作的成像精度；

普通无影灯：工作距离普遍在800mm以上，此距离下大部分索尼摄像头模块（如FCB-ER8530、FCB-EV9520L）凭借原生20~30倍光学变焦与宽泛对焦范围，可直接满足术野全景至局部特写的无缝捕捉，无需额外增加近拍镜。

4、病理切片分析

针对病理切片分析的高精度医疗检测需求，推荐采用6100万有效像素的Sony ILX-LR1全画幅相机+显微光学系统组合方案。其搭载的背照式影像传感器与BIONZ XR影像处理器，协同实现病灶细节捕捉力跃升。

总结

在医疗行业，索尼摄像头模块与近拍镜的组合，本质是光学性能与实用性的精准平衡。近拍镜通过物理手段扩展了摄像头的成像边界，使其在保持高画质、高稳定性的同时，能够深入微观世界，为疾病诊断、手术导航及科研分析提供不可替代的技术支撑。随着医疗行业向“精准化、无创化”方向发展，这一组合方案将持续推动影像技术的前沿突破。
