产品概述：

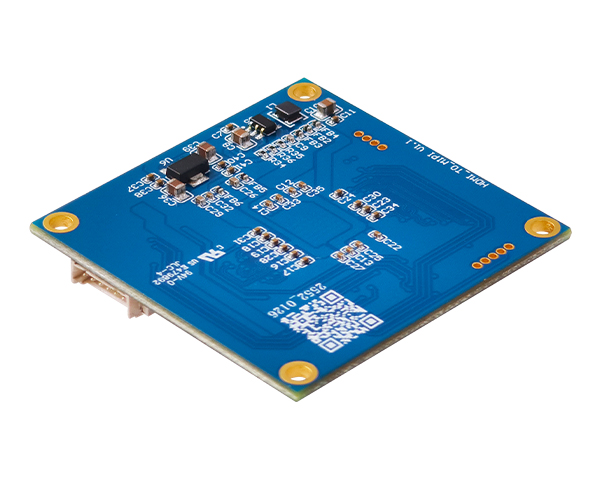

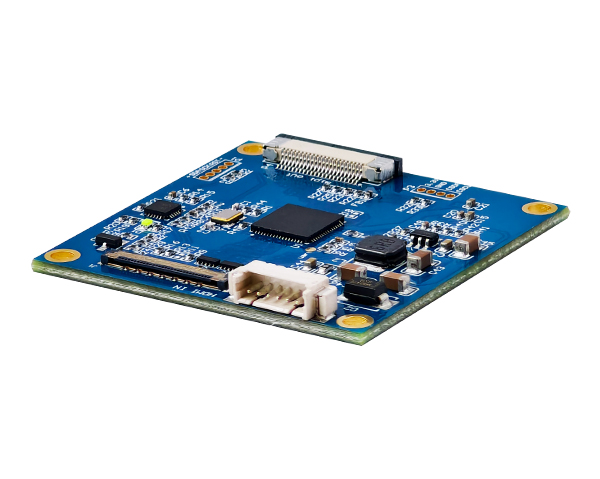

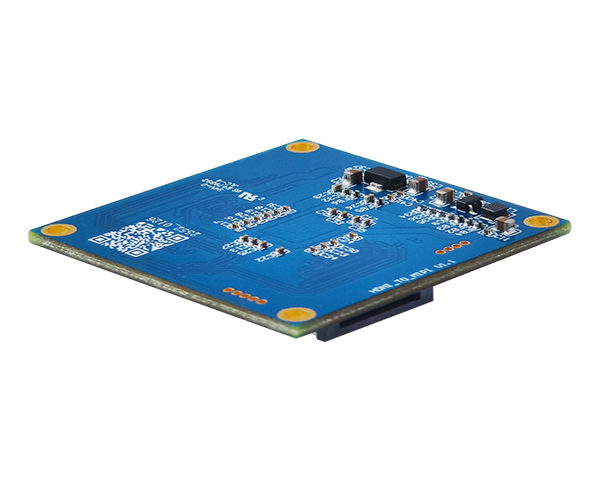

4K HDMI转MIPI转接板，专为Sony FCB 4K超高清数字一体化摄像机芯定制，通过极细同轴电缆连接相机与转换板，可将Sony FCB超高清系列相机输出的4K HDMI信号精准、高效转换为MIPI信号，为设备间的信号传输与交互提供便利。
功能特点：
• 4K HDMI转MIPI转接板输出的MIPI信号格式为CSI₂ ，确保信号标准规范。
• 精准转换4K HDMI至MIPI信号，实现高效接口适配。
通过以上功能特点，4K HDMI转MIPI转换板为Sony FCB 4K全系列超高清数字一体化摄像机芯与支持MIPI CSI₂接口的设备之间搭建了一座高效、稳定的桥梁，有效解决了信号格式不匹配的问题，满足了不同应用场景下对高清视频图像采集和传输的需求。
支持机芯及视频格式：
|
品牌 |
产品型号 |
MIPI |
|
索尼 |
FCB-ER9500 |
2160P60，2160P50，2160P30，2160P25
|
|
FCB-EW9500H |
||
|
FCB-ER8530 |
2160P30，2160P25
|
|
|
FCB-CR8530 |
||
|
FCB-ER8550 |
||
|
FCB-CR8550 |
||
|
FCB-ES8230 |
||
|
FCB-CS8230 |
||
|
FCB-ER8300 |
||
|
FCB-CR8300 |
注：兼容Sony VISCA协议的其他4K品牌机芯
采购型号：
|
采购型号 |
功能 |
|
PCB-HD306 |
将4K HDMI信号转成MIPI信号 |
产品配件：
|
|
|
|
|
|

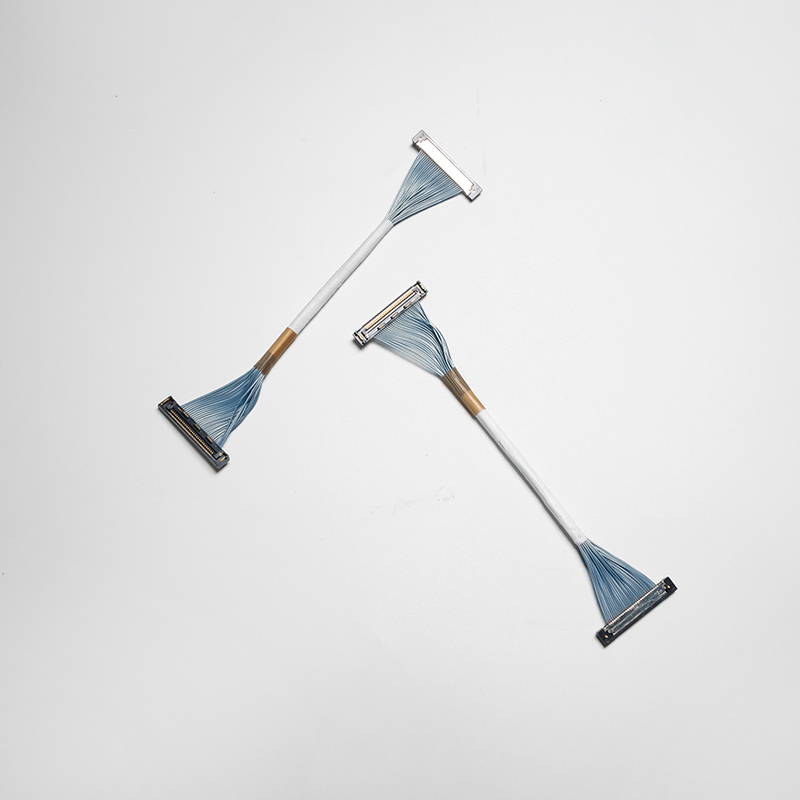

LVDS线（8cm）
可定制线长
（选配）
|
6Pin 端子电源线（15cm）
（标配）
|
螺丝/铜柱：M2*5
（选配）
|
铁片（50*50mm）
（选配）
|
预安装效果图：
|
|
|
|
|
a. FCB-ER9500预安装效果
|
b. FCB-EW9500H预安装效果
|
c. FCB-CR8530预安装效果
|
注：产品支持单独购买，也可选择 “机芯+控制板” 整套购买。整套购买默认不预安装，如需安装请在下单时备注。
安装效果步骤视频链接：
连接示意图：
准备工作
|
|
|
|
|
|
|
以FCB-ER9500为示例 |
LVDS线（8cm）
可定制线长
（选配）
|
6Pin 端子电源线（15cm）
（标配）
|
螺丝/铜柱：M2*5
（选配）
|
铁片（50*50mm）
（选配）
|
物理连接步骤（不涉及电气连接）
注：本步骤仅作物理连接示例，未含电气连接，无法获取图像。如需电气连接协助，请联系技术支持。
