什么是LVDS？优势有哪些？如何区分正向和反向？

顾名思义，LVDS即为“低电压差分信号”，那么，它的主要特点就可以拆分为两点：“低电压”和“差分”。

相比于单端信号，在使用差分信号后，会从一根信号线变成一对信号线，LVDS的布线面积和接口复杂度必然会增大，而且需要匹配特殊的终端电阻，因此对占用空间和生产成本必然会升高。

但是相比较于复杂的使用环境，LVDS的优势也同样明显。

LVDS驱动器由一个驱动差分线对的电流源组成，通常为3.5mA；

LVDS接收器具有很高的输入阻抗，匹配的终端电阻为100Ω，因此在接收器的输入端可产生大约350mV的电压。

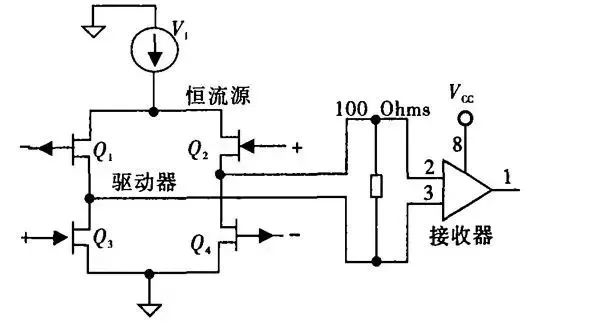

LVDS工作图

理想状态下，我们通常是将“地”作为0电势点，但在实际的环境应用和工业生产中并非如此，“地”是一种存在很大变数的东西。

比如传输的两端视作A、B两点，由于电流存在一定的变化（比如忽大忽小），且线的结构布局也并非一成不变（因设备运动而忽远忽近），所以“地”就会产生一定的电压波动。

那么从A的角度看起来是1.2V，从B的角度看起来可能只有1V了，那么就会在其中产生误差，这就是地电势差对单端信号的影响。

而LVDS是一对信号线的“差分信号”，由于两个信号都是相对于地的 ，当地电势发生变化时，两个信号会同时上下浮动，两根线之间的电压差却很少发生变化。

所以只要地电势的变化在一定范围内，差分信号可以几乎不受影响。

如果外部环境，始终存在一个0.2V的电磁干扰源，那么单端信号始终会受到这个电磁干扰。

而对于差分信号，因为其两根信号线都受到这个电磁干扰，进行差分之后，这个电磁干扰便相减消去了。所以LVDS能有效抵消共模噪声和电磁干扰，具备较强的抗噪声能力。

tips：在图像数据的传输过程中，噪声越低，图像成像质量就越好。

LVDS定义在2个国际标准中：IEEE P1596.3（1996 年3 月通过）,主要面向SCI（ScalableCoherent Interface）,定义了LVDS的电特性，还定义了SCI协议中包交换时的编码；ANSI / EIA - 644（1995年11月通过），主要定义了LVDS的电特性，并建议了655 Mb / s的最大速率和1.823Gb/s的无失真媒质上的理论极限速率。

在2个标准中都指定了与物理媒质无关的特性，这保证了LVDS能成为多用途的接口标准。

< 12G-SDI编码板-可连接LVDS线 >
