SONY一体化摄像机模组，出现故障较多的是无图像输出，我们今天就针对这个问题展开讨论与解答：

一、分析索尼摄像机无图像问题

那么应该如何分析并解决索尼摄像机出现无图像问题？首先要分析导致索尼摄像机产生无图像的原因。

索尼摄像机无图像分析一

1、主要原因可能判断为是强电流电压造成主板的损坏，一般是有要求的。

2、那么应该如何解决下次也会出现在这种情况呢？

由于强电压电流引起的问题，所以电源要求电压和电流分别为9-12V和足1A。

3、如何解决已经形成的摄像机无图像故障问题呢？

主要是通过更换摄像机主板。

索尼摄像机维修无图像分析二

LVDS线接触不良或损坏等问题，LVDS（Low Voltage Differential Signaling，即低电压差分信号）接口又称RS-644总线接口，是20世纪90年代才提出的一种数据传输和接口技术。

一条LVDS线可以转换为USB、HD-SDI、DVI（HDMI）等不同接口。接口定义

1、如何解决LVDS线导致的问题？

可向轩展科技了解，选择更换LVDS线，关于LVDS线可访问LVDS线产品优势及特点了解。

索尼摄像机维修无图像分析三

1、机芯输出视频格式和显示设备不一致

输出视频格式和显示设备不一致，可通过选择符合机芯输出视频格式（SDI、HDMI）的显示设备。

索尼摄像机维修无图像分析四

1、索尼摄像机损坏或者是控制板出现了问题

通过向轩展科技了解更换机芯或者更换控制板来解决。摄像机机芯与SDI控制板连接步骤

 2、颜色不正常（图像花）和索尼机芯485不可控

由于LVDS线接触不良或损坏导致颜色不正常，可通过更换LVDS线。索尼机芯485不可控，摄像机的协议、地址码和波特率与解码控制板不一致。

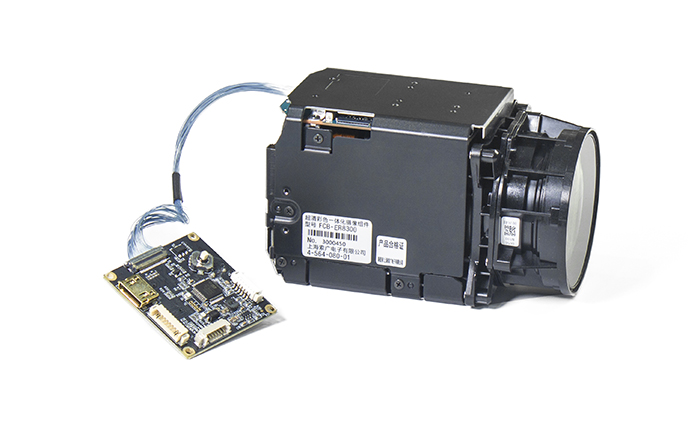

通过向摄像机厂家了解，查看所用型号机芯的协议、地址码和波特率，然后调整解码控制板与之保持一致；可了解索尼官方对应的摄像机协议手册。迷你SDI编码控制板正面

其他原因，摄像机、控制板或485键盘（或录像机）设备损坏；可通过更换摄像机、控制板或485键盘（或录像机）。
