医用液晶监视器与普通显示器的区别（二）：功能与认证

时间：2023-07-14  09:33:04  来源: 深圳市轩展科技有限公司  浏览数: 96

医用监视器是显示领域中高清晰、高亮度和高稳定性的高端显示设备。

随着PACS技术的日趋成熟和普及，以及各种数字影像设备飞速发展，医用液晶监视器，是医生实现对患者的观察与诊断的终端影像呈现者，与用来显示黑白、彩色图像或文字的普通显示设备有着什么差异呢？

以医用液晶监视器为例，从技术参数、功能，安全认证三方面进行比较。

本文将从功能和安全认证两方面来对比医用液晶监视器与普通显示器的差异。

一、功能

1、DICOM PART14标准：

dicom曲线是显示器特性中最重要的参数之一，它直接反映该显示器的性能由于电子元器件的特性，显示器的输入和输出，并不是理想的线性关系。输入输出特性曲线的两端，输入的变化引起的输出的变化不够明显，假设输入输出的范围都是0-99，在开始阶段，输入是3，也许其输出只是1，如果这种情况直接应用在医学的影像上，就会发现显示器无法正确辨认出一些细微的软组织的密度变化（如图二）。为了给医用监视器的性能指定一个规范，世界医学组织制定了dicom标准，就是为了拉大每个灰阶的差异，即在输入是3的情况下，使输出也为3。

医用监视器：具备调整DICOM标准曲线的能力，使其和DICOM标准相吻合，从而保证影像的显示质量。

普通显示器：无

2、SBC功能：恒定的亮度调节功能

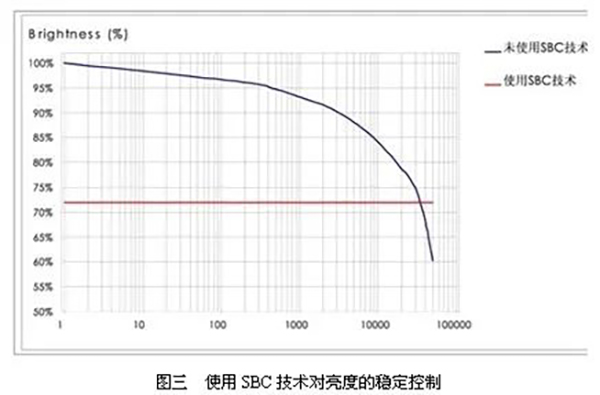

显示器亮度会随着使用时间而衰减的（如图三），为了符合临床的阅片标准、逐个图像的稳定性、一致性和整体性（是指在医院内不同地点的工作站上显示的同一图像其亮度、灰度、对比度等是完全一样的，这样不同地点医生看到的是同样的图像；打印出来的图像与显示在监视器上的图像也是一样的），就必需对亮度进行一个随时进行监测校准调整控制，使其稳定在400~500 cd/m2 标准之间，且不低于3万小时亮度值的保持。

医用监视器：背面有光学传感器接口，可以接入光学传感器进行校正，保证系统显示器的一致性和整体性。

普通显示器：无亮度监测控制动能，亮度衰减够快。

3、显示模式：

诊断工作站等需要两台或多台显示器时

医用监视器：横/竖屏转换、10bit--12bit灰阶输出；结合显卡功能，完成独立显示、扩展显示、复制显示、彩色—黑白转换、主副显示互换、一卡两显等功能。

普通显示器：常规模式

二、安全认证

1、医疗认证

医用监视器：FDA510(k)、ISO13485

普通显示器：无

2、安全认证

医用监视器：CE、UL、CCC

普通显示器：CCC 等一些基本标准

另：由于教学的要求和医生的习惯，国内外医生都习惯用笔在胶片或显示屏上指点示意，来表达对影像具体细节的观点，液晶屏材料是易破损材料，为了适应医用环境，显示器厂家会负责任的在生产时安装上液晶屏的保护板。

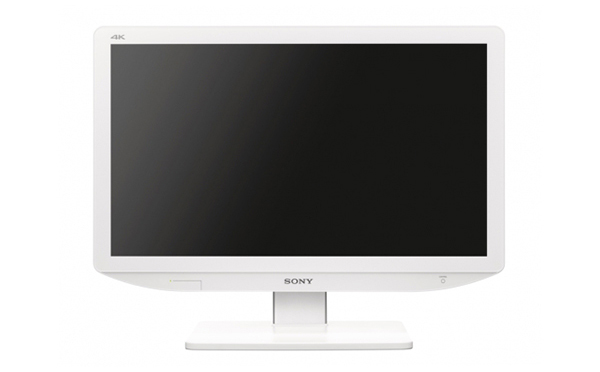

SONY LMD-X2710MC 是一款 27 英寸的 4K 医用液晶监视器，适用于医院手术室、外科中心、诊所、医生办公室及类似医疗环境。这款监视器适用于微创外科手术，能够以具有真 4K 分辨率的明亮、高质量 2D 彩色图像，呈现来自内窥镜/腹腔镜摄像头以及其他兼容医疗成像系统的影像。

HDR Gamma 支持功能和宽色域可进一步增强 4K 图像质量，以更加清晰地呈现清晰细节和细微的色调差异。索尼自有的图像技术可将高清/标清分辨率的信号升级成 4K 画面，像素高达高清图像的四倍。LMD-X2710MC 是高清手术成像系统用户的理想之选，这些用户如今可以享受更优质的图像质量，同时为未来升级到 4K 系统做好准备。
