浅谈一体化机芯模组经常使用到的HDMI同轴线

时间：2023-07-19  10:02:06  来源: 深圳市轩展科技有限公司  浏览数: 88

HDMI的英文全称是“High Definition Multimedia Interface”，中文的意思是高清晰度多媒体接口。HDMI接口可以提供高达18Gbps的数据传输带宽，可以传送无压缩的音频信号及高分辨率视频信号。同时无需在信号传送前进行数/模或者模/数转换，可以保证最高质量的影音信号传送。应用HDMI的好处是，只需要一条HDMI线，便可以同时传送影音信号，且能取得更高的音频和视频传输质量。

一体化高清、4K超高清机芯模组经常使用到HDMI同轴线，通过Micro HDMI转LVDS，可以传送机芯模组的1080P高清及4K超高清视音频信号。

HDMI的历史

HDMI接口早在2002年12月就已诞生，当时的版本为1.0，它的最大特点就是整合了音频流的数字接口，与当时PC界面中很流行的DVI接口相比，HDMI 1.0版本支持从DVD到蓝光格式的视频流，可以在所有连接设备间形成一种共通的联络，对设备组具备更方便的控制。

HDMI 1.0到HDMI 2.0b它走过九段历程，HDMI 2.0的带宽扩充到了18Gbps，支持即插即用和热插拔，支持3840×2160分辨率和50FPS、60FPS帧率。同时在音频方面支持最多32个声 道，以及最高1536kHz采样率。

HDMI 2.0并没有定义新的数据线和接头、接口，因此能保持对HDMI 1.x的完美向下兼容，现有的二类数据线可直接使用。HDMI 2.0并不会取代HDMI 1.x，而是基于后者的增强，任何设备要想支持HDMI 2.0必须首先保证对HDMI 1.x的基础性支持。

HDMI同轴线的接口类型

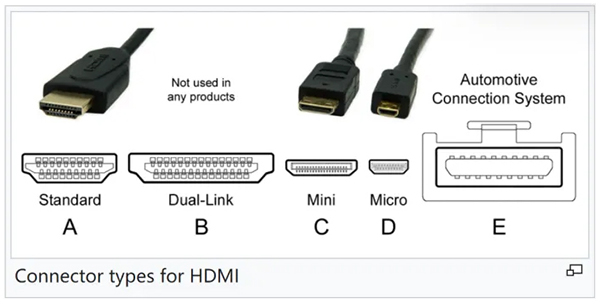

HDMI同轴线的接口分成A、B、C、D4种类型。

其中A类（Type A）是最常见的，一般平板电视或机芯模组等视频设备，都提供了这种尺寸的接口，Type A有19针，宽度为13.9毫米、厚度为4.45毫米，现在能看到的设备99%都是这样尺寸的HDMI接口。

B类（Type B）非常罕见，有29针，宽度达到21毫米，传输带宽几乎比A类大了一倍，在家庭应用中完全是过于“强悍”，现在只应用于一些专业场合。

C类（Type C）是为小型设备而生的，其尺寸为10.42×2.4毫米比Type A小了将近1/3，应用范围很小。

D类（Type D）是最新的接口类型，尺寸进一步减小，采用了双排针脚设计，尺寸近似于miniUSB接口，更适用于便携和车载设备。

E类（Type E）主要应用于车载音视频。

由于车内环境的不稳定性，HDMI E Type在设计上具备抗震性、防潮、耐高强度、温差承受范围大等特性。在物理结构上，采用机械式锁定设计，能保证接触可靠性。

HDMI同轴线的接口虽然不同，但功能都是一样的，通常质量合格的HDMI接口，插拔寿命不会少于5000次，每天插拔能用10年，应该说是很耐用的。 另外值得一提的是，HDMI可以向下兼容DVI接口，通过HDMI-DVI转接头，可以连接一些较老的DVI设备，因为DVI同样采用了TMDS方式，设备连接后，会发现DVI设备没有CEC（consumer electronics control）功能，也不能接受音频信号，但基本不影响视频信号的传输（有可能需要进行灰度调整），所以一些只有DVI接口的显示器，也可以连接HDMI设备。

轩展专用HDMI的优点

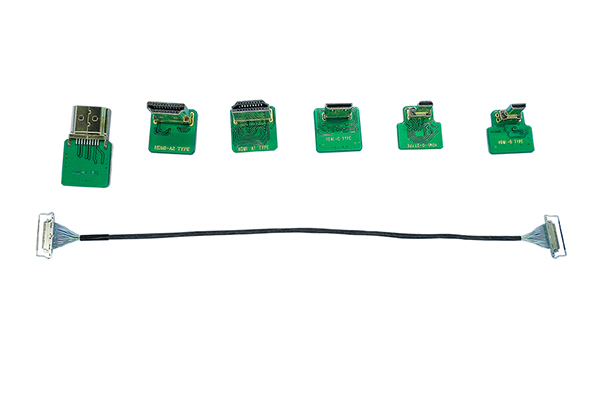

轩展科技专用FPV无人机高清HDMI线束具有细、小、柔软等特点。

这种线束设计精巧，线径较细，体积小巧，能够轻松穿过无人机的机身或其他狭小空间。

同时，线束材质柔软，具有一定的弯曲性，能够方便地安装和布线，不会对无人机的飞行造成不便。

此外，该线束支持高清HDMI信号传输，能够提供清晰、稳定的视频传输效果，让用户能够实时观看到无人机拍摄的高清画面。

总体来说，轩展科技专用FPV无人机高清HDMI线束具有细小、柔软等特点，能够满足用户对于高清视频传输的需求，同时又不影响无人机的飞行性能。
