索尼FCB-CR8530原厂官方协议解读，加速视频集成与场景落地

时间：2026-08-20  13:48:29  来源: 深圳市轩展科技有限公司  浏览数: 1

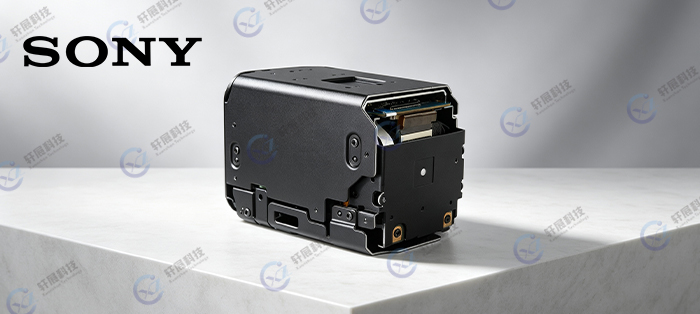

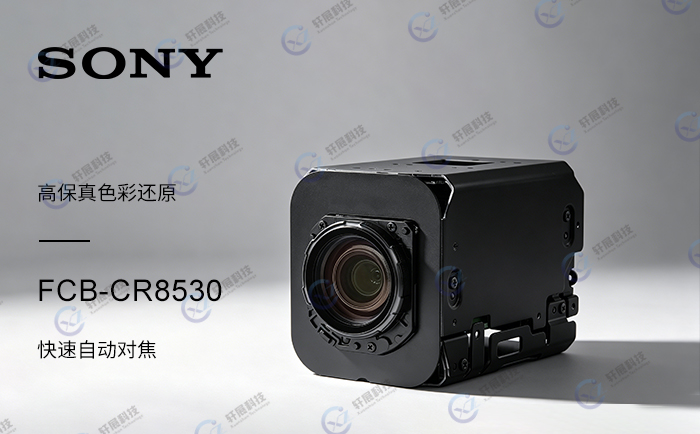

索尼FCB-CR8530与FCB-ER8530搭载1/2.5英寸Exmor R CMOS传感器，集4K超高清分辨率、20倍光学变焦、快速自动对焦、高保真色彩还原与紧凑的机身设计于一身，凭借过硬的产品表现，早已成为无人机、医疗设备、水下机器人、工业检测、视频会议、智慧交通、专业安防等诸多应用场景中广受行业认可的标杆级4K超高清机芯模组。

而配套的官方协议，正是全面激活这款机芯全部潜能、实现所有功能准确调度的核心关键。今天，作为索尼（中国）官方授权经销商的轩展科技将为你全程指引，全方位拆解这份官方协议的核心能力与实操落地要点，助力开发者大幅降低适配门槛，快速完成二次开发落地。

一、协议基础：VISCA通讯的核心规则

FCB-CR8530与FCB-ER8530采用索尼标准的VISCA/RS-232C控制协议实现外设对接，是行业兼容性极强的成熟工业级通讯方案：

1、通讯基础参数‌：支持9.6kbps/19.2kbps/38.4kbps/115.2kbps多档波特率可调，数据位8位、停止位1位、无校验，不支持XON/XOFF和RTS/CTS流控，普通串口即可完成对接。

2、总线扩展性‌：单控制器最多可通过RS-232C串联7台FCB系列相机，通过地址设置命令为每台相机分配1-7的独立地址，实现多路相机的统一管控，大幅降低多设备场景的布线成本。

3、数据包结构‌：标准VISCA数据包以8X开头，X对应相机地址，末尾以FF作为结束符。相机返回的响应包含三类：ACK确认包表示命令已被接收，Completion完成包表示命令执行完毕，错误包会清晰返回语法错误、命令缓存满、当前模式下不可执行等故障码，方便开发者快速定位调试问题。

二、覆盖核心能力：全维度操控机芯

这份官方协议几乎100%覆盖了FCB-CR8530与FCB-ER8530的所有硬件功能，开发者不需要额外借助硬件外设，仅通过串口指令就能实现从基础变焦曝光到高阶图像增强的所有精细化控制：

1、镜头与对焦全操控

1）变焦系统‌：FCB-CR8530与FCB-ER8530内置20倍光学变焦+12倍数字变焦，可实现240倍综合变焦倍率。协议支持标准档位变焦、8级速度可变变焦、以及直接指定变焦位置的Direct快速定位模式，还可切换光学变焦与数字变焦的联动模式，支持索尼的超分辨率技术，4K模式下变焦最高可达30倍，FHD模式下最高可达40倍，在放大画面的同时最大程度保留画质细节。

2）对焦系统‌：FCB-CR8530与FCB-ER8530的对焦系统，覆盖自动对焦、手动对焦、一键触发对焦全模式，普通AF模式支持间隔对焦、变焦触发对焦两种特殊运行逻辑，还可自定义对焦灵敏度、设置最近对焦距离，最远对焦支持无穷远，广角端最近对焦仅4.4mm，长焦端最近对焦88.0mm，完全满足近景细节拍摄、远景监控的不同场景需求。

2、白平衡与曝光精准自定义

1）白平衡模式‌：除了常规的自动白平衡外，协议还支持自动追踪白平衡、室内3200K模式、户外5800K模式、一键校准白平衡、钠灯兼容白平衡、手动R/B增益16级精细调节等共8种模式，不管是复杂混合光源、低温暖光还是高压钠灯场景，都能输出准确的色彩效果。

2）自动曝光全模式‌：提供全自动、快门优先、光圈优先、增益优先、亮度优先等多种AE模式，快门速度支持1秒到1/10000秒共28档调节，光圈从F2.0到完全关闭共22档可调，增益范围最高可达0-48dB，还支持自定义增益上限、曝光补偿、背光补偿、慢快门、慢AE响应等进阶功能，哪怕是车灯突然闯入画面这类强光干扰场景，也能避免画面整体过曝失细节。

3、高阶图像增强功能

FCB-ER8530与FCB-CR8530官方协议内置了所有高级图像优化能力的控制指令：

支持Defog去雾模式四档可调，在大雾、低对比度的户外场景下可提升画面清晰度。

HLC强光抑制功能，检测到强光点后自动调整曝光并对高光区域做掩膜处理，夜间停车场、道路监控场景下可清晰识别车牌与车辆信息。

Visibility Enhancer（VE）宽动态增强功能，自动提亮暗部细节同时保留亮部层次，不用额外外接宽动态设备就能输出高宽容度画面。

多级噪声抑制NR、高灵敏度模式、伽马曲线自定义等全系列画质调节功能，低照度环境下也能有效降低画面噪点。

三、实用特色功能：解锁更多定制能力

除了基础画质控制，FCB-ER8530与FCB-CR8530官方协议还开放了大量面向行业场景的特色功能，给二次开发预留了很高的灵活性：

1、隐私遮挡区域

FCB-ER8530与FCB-CR8530官方协议支持最多设置24个独立隐私遮挡区域，单屏同时最多可显示8个掩码，支持自定义掩码位置、大小、颜色，还能配置掩码与变焦、PTZ运动的联动跟随特性，针对监控场景下需要保护住户窗户、通道出入口等隐私区域的需求，可直接通过指令配置完成，不需要额外软件处理画面。

2、位置预设与开机自定义

支持16组自定义拍摄位置预设，可一次性保存当前的变焦位置、对焦参数、曝光参数、白平衡、图像增强等所有相机状态，后续通过一键指令就能快速调用，不需要逐一调整参数。更支持Custom Preset自定义开机配置功能，用户配置好的所有参数会被保存在相机非易失性内存中，下次相机上电后会自动加载自定义状态，不需要上位机重新下发配置。

3、电子云台与屏幕功能

4K模式下协议支持电子PTZ功能，可将4K画面的指定区域裁剪为1080P高清输出，不需要机械运动就能实现画面的局部放大移动；还支持最多11行自定义屏幕标题叠加显示，可自定义每行文字的位置、颜色、闪烁状态，直接在视频流中叠加场景名称、拍摄时间等自定义信息。

作为索尼（中国）官方授权经销商，轩展科技根据FCB-CR8530官方协议，配套推出了专属的全接口编码控制板（包括SDI、IP、HDMI、USB、MIPI等接口板），已提前完成官方协议的底层适配，可直接调用封装好的控制接口，无需从零开始解析协议，让你的项目开发效率直接提升。

FAQ问答：

Q：FCB-CR8530的VISCA协议可以在Linux系统下直接调用吗？

A：完全可以。官方协议基于标准串口通信，Linux系统下仅需通过串口驱动直接发送标准指令帧即可实现控制，无需安装额外驱动，适配绝大多数嵌入式Linux开发板。

Q：用编码控制板对接FCB-CR8530，会出现功能缺失吗？

A：这是由FCB-CR8530与编码控制板共同决定的。

轩展科技自研4K USB Type-C编码采集模块可对接索尼FCB-CR8530。FCB-CR8530支持 1080i/59.94、1080i/50视频输出；但该4K USB Type-C编码采集模块不兼容隔行扫描信号输入，因此整套配套方案不支持1080i/59.94、1080i/50这类隔行扫描输出格式。
