索尼FCB-EV9520L 主要性能参数协议详解

时间:2024-08-15  14:33:28  来源: 深圳市轩展科技有限公司  浏览数: 24

SONY FCB-EV7520FCB-CV7520之后,索尼FCB-EV9520L以其卓越的高清画质、出色的图像性能、强大的功能特点以及良好的兼容性,又再成为市场上备受瞩目的一体化摄像机芯之一。

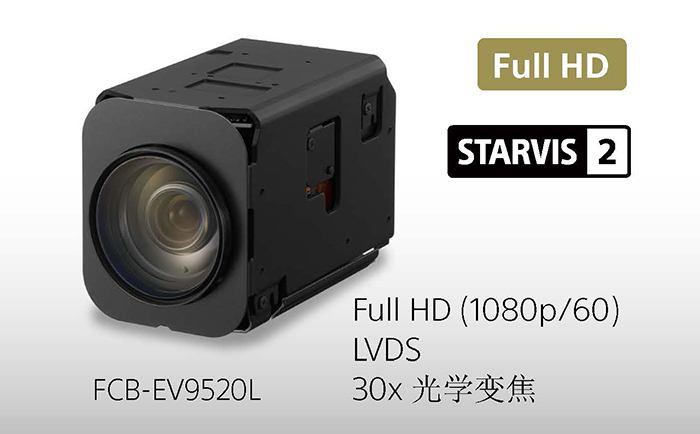

FCB-EV9520L


高感光灵敏度

使用最新的图像传感器提高了微光下的能见度

索尼FCB-EV9520L通过采用新的像素单元结构和电路技术,该系列产品有效地利用了光线,和传统图像传感器对比实现了2倍的感光灵敏度。因此即使在夜间和黑暗环境中也可以捕捉到清晰的图像。


新的像素单元结构

索尼FCB-EV9520L新的像素单元结构与传统的像素单元结构相比,应用了衍射光册,并且光电二极管层更深。较长的光路长度,增加了长波长的光线的吸收效率,从而实现了高灵敏度。

FCB-EV9520L新的像素单元结构

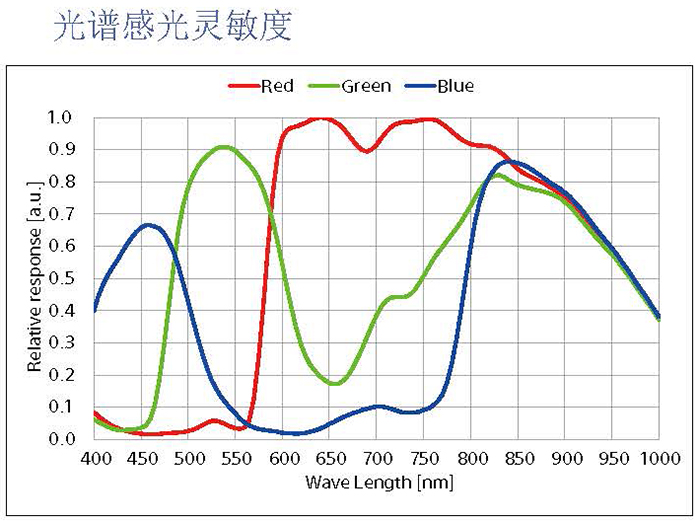

FCB-EV9520L光谱感光灵敏度


图像防抖

即使在极端条件下也能获得平滑稳定的图像

索尼FCB-EV9520L通过大幅改进的模糊抑制和图像稳定器,即使在振动强烈的恶劣环境中,也能捕捉到模糊度降低的高精度视频。配备“S”和“S+”模式。在全高清(Fu11 HD)或高清(HD)输出时可用

FCB-EV9520L与FCB-EV/CV7520图像防抖性能对比

S

传统的电子防抖相比使用了更大的校正区域来抑制强烈的抖动

S+

通过采用比“S"更大的校正区域,"S+"可以抑制超过"S"能力的强烈图像抖动。

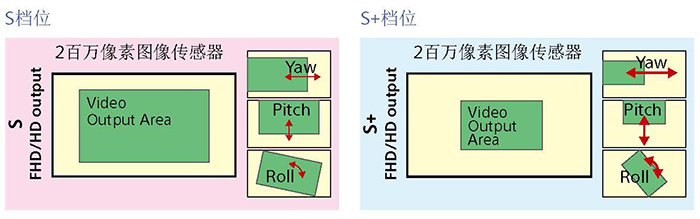

FCB-EV9520L图像防抖S档和S+档对比


兼容性

易于更换传统的1/2.8英寸型的型号产品

索尼FCB-EV9520L与传统FCB-EV7520/FCB-CV7520系列相同尺寸的外壳使其易于更换*。此外,LVDS输出引脚定义是可兼容的。镜头位置向下移动约2mm.


出色的自动聚集(AF)性能

索尼专有的AF算法可同时实现变焦和聚焦

困难的测试条件

混合可见光和红外光的黑暗环境

具有局部强光源的环境

摄像机拍摄模式

感红外黑白模式

短集和长焦端之间切换

彩色模式

短集和长焦端之间切换

一般的摄像机

无法同时进行变焦和聚焦

失焦后无法重新聚焦。

一般摄像机感红外黑白模式

一般摄像机彩色模式

FCB-EV9520L

在困难条件下同时进行变焦和聚焦。

算法设计将失焦的情况最小化。

FCB-EV9520L感红外黑白模式

FCB-EV9520L彩色模式


点聚焦(Spot Focus)·点自动曝光(Spot AE)·点自动白平衡(Spot AWB

仅在画面内的指定区域启用AFAEAWB功能。允许在屏幕画面内6x8的坐标网格中独立设置任意矩形作为感兴趣区域/参考区域。例如如果用Spot AE指定被摄体位置,即使在指定区域的框外发生亮度变化,不会影响索尼FCB-EV9520L的自动曝光水平导致无法捕获指定区域内的图像。

FCB-EV9520L点聚焦,点自动曝光,点自动白平衡


感红外模式下的彩色图像采集

在传统型号上,当摄像机移除镜头内的红外截止滤光片后,在摄像机感红外光拍摄的情况下只能获得黑白图像。

索尼FCB-EV9520L新的感红外彩色模式功能,使相机即使在去除红外截止滤光片的情况下也能捕捉到彩色照片,

感红外的模式下,索尼FCB-EV9520L在黑暗环境中的仍然可以有颜色的可见度。

*色彩还原的精确度取决于不同的光源和环境亮度。

FCB-EV9520L感红外彩色模式


宽动态(Wide-D

Wide-D模式是一种能够将图像分为几个区域用于修正提高黑暗区域的亮度,降低高亮区域的亮度,从而调和图像中剧烈的明暗反差。它使得在明暗反差强烈的环境下能够捕捉到可见度更高的图像,即使拍摄目标有着强烈的明暗反差,例如背光或者局部包含特别明亮的拍摄区域。

FCB-EV9520L宽动态


其他功能

可见度增强(Visibility EnhancerVE

根据成像场景的不同,可见度增强功能会使索尼FCB-EV9520L图像的中暗的部分更亮,并自动校正亮度和对比度,以更清晰地显示明亮的部分。


低焦平面畸变、果冻效应畸变的图像

减少了索尼FCB-EV9520L在捕捉拍摄快速移动的对象时发生的图像扭曲。


透雾(低//高)

当被摄物体周围有雾且对比度低时,透雾模式会减少雾的影响,使被摄物体看起来更清晰。索尼FCB-EV9520L可以从四个档位中进行选择:关闭、低、中、高。画面调节的效果可以根据雾的浓度自动谓整。


画面降噪

索尼FCB-EV9520L的降噪功能可以去除画面噪点(随机和非随机的)以提供更清晰的图像。


隐私遮挡

索尼FCB-EV9520L的隐私遮挡功能可以保护私人隐私目标和区域,例如房屋的窗户、入口和出口出现在摄像机的视野范围,但可以不受监控。隐私区域可以在监视器上被设置屏蔽遮挡以保护隐私。

* 画面中可以设置最多8个隐私遮挡区域。

* 每个遮挡区域可以单独设置显示与否。


稳定变焦(StableZoom™)

"StableZoom"是用于修正防抖动功能打开时在不同的变焦倍数下的表现,通过结合使用光学变焦和数字变焦使得索尼FCB-EV9520L可以平滑地变焦到36x倍。


图像效果

索尼FCB-EV9520L的图像效果有图像翻转,图像冻结,黑白(灰阶图像)


自动日夜模式转换(红外滤光片自动切换)

索尼FCB-EV9520L的自动日夜转换模式自动调节相关设置以调节移除红外截止滤光片或者加上红外截止滤光片。在设定的黑暗等级下,红外截止滤光片会自动移除(ICR打开)使得摄像机感红外灵敏度提高。在达到设定的明亮等级下,红外截止滤光片会自动加上(ICR关闭),同时在配备红外灯的系统上,索尼FCB-EV9520L的内部数据可以使得系统做出正确的决定以避免故障。自动日夜转换功能在Full Auto(全自动)曝光模式下工作。设置为“Auto ICR co1or"模式时,ICR打开为彩色模式,会显示色彩。


点光源避免

索尼FCB-EV9520L该功能可以避免在拍摄有明亮的点光源目标,例如拍摄室外的电灯等目标时出现自动聚焦(AF)和一键触发自动聚焦(0ne push AF)聚焦不清的故障。例如,当使用安防摄像机拍摄室外场景时,由于画面中室外明亮的灯光等点光源的影响,摄像机可能无法自动聚焦清晰画面,在这种情况下可以使用该功能减少灯光的影响,使得AF/0ne push AF模式能聚焦清楚目标。


聚焦模式

索尼FCB-EV9520L的聚焦模式包括有:自动对焦(正常自动对焦,间隔自动对焦,变焦触发自动对焦[灵敏度:正常,低] ),手动(标准,可变,直接),一键触发,全扫描一键触发,近限制,ICR-on校正,点自动对焦。


自动曝光

索尼FCB-EV9520L的自动曝光包括用自动,手动,优先模式 ( 快门优先 & 光圈优先)EV补偿,慢速 AE,点自动曝光等模式。


白平衡

索尼FCB-EV9520L的白平衡包括用自动、ATW、室内、室外、一键式WB、手动WB、室外自动、钠蒸气灯(固定/自动/室外自动)、点自动白平衡等模式。


移动侦测(Motion Detection,MD)

索尼FCB-EV9520L的该功能可以侦测到画面中监控区域内的物体移动然后自动发送警报。


用户自定义预置(Custom Preset)

索尼FCB-EV9520L的拍摄设置参数可以被保存和调用。保存的设置可以在摄像机上电启动时自动被调用。


预置位

使用该功能时有16组摄像机拍摄设置参数数据可以被保存和调用。可以不用每次一一设置索尼FCB-EV9520L的状态,可以快速地调用事先保存好的设置参数以实现需要的设置。


温度读取

索尼FCB-EV9520L的内部温度可以从电路板上的温度传感器读取作为参考。


产品型号

SONY FCB-EV9520L

基本规格



图像传感器

类型

1/2.8英寸型STARVIS2 CMOS图像传感器

有效像素数

213 万像素

镜头

光学变焦30倍,数字变焦12

f=4.3毫米(宽)至129毫米(窄)

F1.6F4.7

同步方式

内同步

最低照度

(50%, High Sensitivity模式打开)

ICR-OFF mode: 0.009 lx (Shutter Speed: 1/30 s), 0.0012 lx(Shutter Speed: 1/4 s or 1/3 s)

ICR-ON mode: 0.00008 lx (Shutter Speed: 1/30 s), 0.000005 lx(Shutter Speed: 1/4 s or 1/3 s, 30%)

推荐使用环境照度

100 lx - 100,000 lx

图像格式

1080p / 60, 1080p / 59.94, 1080p / 50,

1080p / 30, 1080p / 29.97, 1080p / 25,

1080i / 60, 1080i / 59.94, 1080i / 50,

720p / 60, 720p / 50, 29.97, 720p

/ 59. 30、720p / 29.97、720p / 25

视频输出

全高清(Full HD

lvds信号输出;数字: Y / Pb / Pr 4: 2: 2 (LVDS)

(Y: 8 bit, C: 8 bit, Vsync, Hsync, Field, Clock)

 (SMPTE274M / SMPTE296M)

摄像机控制

VISCA 协议(CMOS 3.3V 电平,5.5V 容限);波特率:9.6 kbps19.2 kbps38.4 kbps115.2 kbps,停止位:

图像信噪比

50 dB (加权)

增益

Auto/Manual (0 dB - 50.0 dB), 0 - 28 steps

电子快门速度

1/1秒到1/10000秒(22步)

白平衡

自动、ATW、室内、室外、一键式WB、手动WB、室外自动、钠蒸气灯(固定/自动/室外自动)、点自动白平衡

自动曝光

自动,手动,优先模式 ( 快门优先 & 光圈优先 )EV补偿,慢速 AE,点自动曝光

曝光控制

0 dB to ± 10.5 dB, 15

背光补偿

/

Gamma

标准 / 直线型 gamma

变焦模式

标准模式/可变模式/直接模式

变焦速度:

短焦 长焦(59.94P/50P)

4.8 s (Focus Tracking ON) 3.0 s (Focus Tracking OFF)

变焦速度:

短焦 长焦(29.97P/25P)

5.7 s (Focus Tracking ON) 3.0 s (Focus Tracking OFF)

变焦速度:

短焦 x12倍数字变焦长焦(29.97P/25P)

6.0 s (59.94p mode) 6.3 s (50p mode)

7.0 s (29.97p mode) 7.3 s (25p mode)

聚焦模式

自动对焦(正常自动对焦,间隔自动对焦,变焦触发自动对焦[灵敏度:正常,低]),手动(标准,可变,直接),一键触发,全扫描一键触发,近限制,ICR-on校正,点自动对焦

聚焦移动速度

无穷远 - 近处:1.4 s

水平视场角 (短焦端 长焦端)

图像畸变矫正 关闭 : 64.0° 2.4°

图像畸变矫正 打开 : 61.5° 2.3°

最小光学聚焦距离

(短焦端 长焦端)

10 mm - 1200 mm

摄像机特色功能



自动日夜转换

:打开 (黑白/彩色)

宽动态(Wide-D

可见度增强

透雾

有:(低//高)

降噪

有:(3D+2D/单独设置(3D,2D))

逐行扫描模式

图像防抖

有:图像防抖(S/S+档)

稳定变焦(StableZoom

点光源避免

动态侦测

隐私遮挡区域

警报

慢曝光反应

图像特效

黑白(灰阶图像)

图像冻结

电子翻转

图像镜像

慢快门

温度读取

字幕显示

有(每行最多20个字母,最多11行)

相机模式显示

有(英语)

接口



视频输出

 数字:Y/Pb/Pr 4:2:2(LVDS)

(Y:8位,C:8位,Vsync,Hsync,Field,Clock)

(SMPTE274M/SMPTE296M)

相机控制接口

VISCA协议(CMOS 3.3V 级,5.5V 宽容)

波特率:9.6Kbps, 19.2 Kbps, 38.4 Kbps, 115.2 Kbps, 停止位 : 1 位

摄像机特色功能



电源

7.0V ~12.0V DC

功耗

4.4W(马达动作时:5.4W)

工作温度

-5℃至+60℃(23℉至+140℉)

储藏温度

-20℃至+60℃(-4℉至+140℉)

工作湿度

20% - 80%(绝对湿度:36g/m³)

储藏湿度

20% - 95%(绝对湿度:36g/m³)

外观尺寸(宽 x 高 x长)

50 x 60 x89.7毫米(2 x 23/8 x 35/8英寸)

重量

约239克(8.4盎司)
