FCB-EV9500M高清机芯与MIPI网络控制板连接实操教程

时间:2024-11-01  09:40:03  来源: 深圳市轩展科技有限公司  浏览数: 3

FCB-EV9500M高清机芯,以其高清晰的图像质量和稳定的性能,在众多行业中赢得了广泛的认可。而MIPI网络控制板(又叫MIPIIP网络控制板),则以其强大的网络控制功能灵活的配置选项,成为了众多系统集成商和终端用户的选择。



本实操教程旨在为大家详细介绍如何将SONY FCB-EV9500M高清机芯与MIPI网络控制板进行连接,并通过实际操作,了解到从接口识别接线操作电源与网络连接,到登录控制界面与插件安装等各个环节的详细步骤和注意事项。

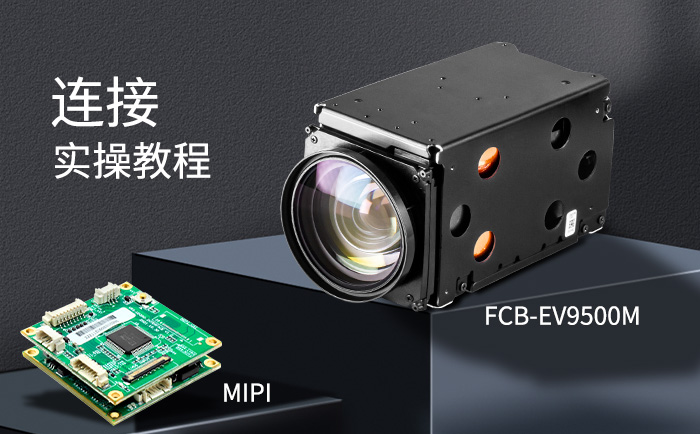

 FCB-EV9500M高清机芯与MIPI网络控制板


一、准备材料

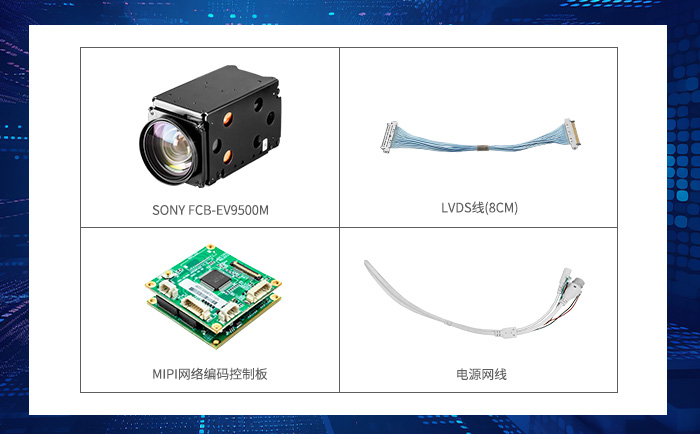

FCB-EV9500M与MIPI网络控制板连接材料


1、SONY FCB-EV9500M高清机芯

2、MIPI网络控制板

330Pin LVDS线

4、电源网线(包含6Pin网线和2Pin电源线)



二、连接步骤

 接口识别:

为了增加MIPI网络控制板的灵活性性,特意设计了MIPI InputLVDS Input两种接口。尽管两种接口外形是完全一样的,但是定义不一样。

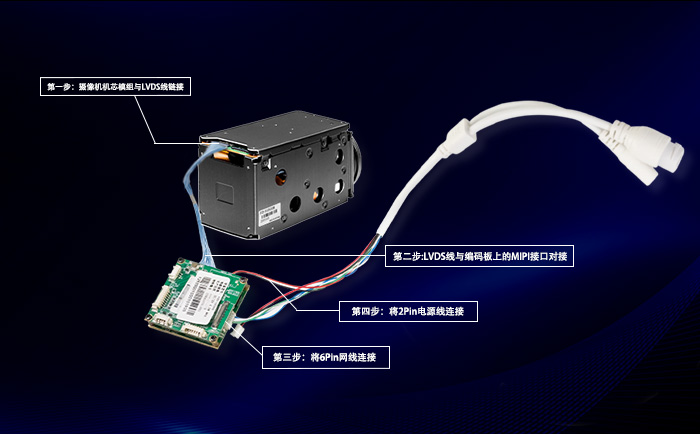

 FCB-EV9500M高清机芯与MIPI网络控制板连接步骤


FCB-EV9500M高清机芯应连接到MIPI Input接口,而除FCB-EV9500M以外的其他高清机芯(如FCB-EV9520L等)应连接到LVDS  Input接口。



接线操作:

使用LVDS线将FCB-EV9500M摄像机的输出端与MIPI网络控制板MIPI Input接口相连。

注意LVDS线的线序不能接错,否则可能导致故障。



接着,使用6pin连接线与网线将MIPI网络控制板与电脑或其他网络设备相连,确保网络通畅



最后,将电源连接线与适配器连接接到MIPI网络控制板的电源输入端。



这时候SONY FCB-EV9500M的镜头会先缩进去再伸出来,这是摄像机自检的过程。


如有自检过程,说明摄像机可以正常启动。



三、软件设置

 登录控制界面:

打开IE浏览器,输入默认IP地址:192.168.0.123、用户名:admin和密码:abcd1234登录控制界面。

第一登录会提醒:“还未安装RTSPPlay插件,点击下载”,点击这个提示下载插件,然后关闭IE浏览器,以管理员身份运行插件,并安装。



插件安装好之后重新打开IE浏览器,这时候,SONY FCB-EV9500M高清机芯能够正常显示图像,并可以对相机进行简单的控制,如放大、缩小等,另外,还可以通过串口发出指令来控制机芯,具体的指令可参照SONY FCB-EV9500M技术协议手册。



本教程由轩展科技高级工程师Danny Wong亲自实操讲解,详细阐述了如何将SONY FCB-EV9500M高清机芯与MIPI网络控制板进行连接并显示图像以及控制相机。通过细致的接口识别精确的接线操作稳固的电源与网络连接,以及详尽的软件设置步骤,我们确保了FCB-EV9500M高清机芯与MIPI网络控制板的成功对接。
