HDMI信号闪屏全攻略：从诊断到解决

时间：2024-08-19  11:37:54  来源: 深圳市轩展科技有限公司  浏览数: 17

轩展科技自主研发的HD-HDMI编码控制板、4K-HDMI编码控制板和12G-SDI编码控制板，都可以对接SONY高清或者4K超高清摄像机模组输出HDMI视频信号，为广播电视、工业检测、医疗设备、安防监控、远程教育等多个领域提供了高质量的视频传输解决方案。

在为SONY一体化摄像机芯输出HDMI视频信号的过程中，HDMI信号闪屏是用户经常遇到的问题之一。信号闪屏可能会导致视频画面不稳定、闪烁或者出现断层，影响用户的观看体验和工作效果。本文将介绍一些可能导致HDMI信号闪屏问题的原因和解决方法，以帮助用户快速、高效解决这个难题。

高效解决HDMI信号（包括高清和4K）闪屏问题，可以从以下几个方面入手：

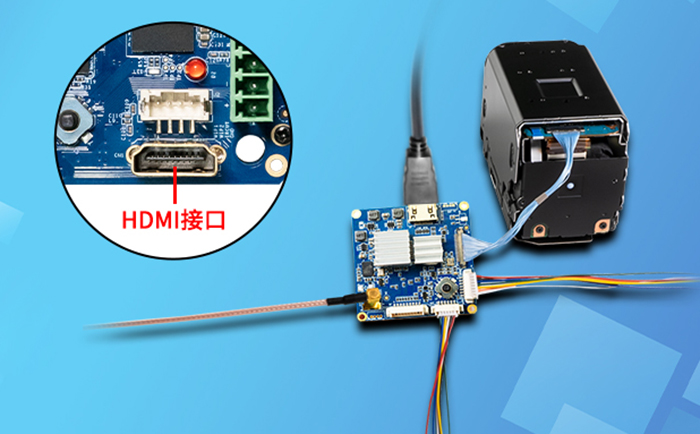

1、接触不良

要解决HDMI信号闪屏问题，我们首先想到的应该是接触不良，这也是最简单便捷的排查方法，因为只要有连接，就可能会出现接触不良的情况。

解决方法：

用户可以检查HDMI两头接口的连接情况，确保HDMI插头已经完全插入HDMI接口中，没有松动或接触不良的情况。

检查HDMI插头和接口是否有灰尘或异物，如果有，请使用清洁布轻轻擦拭干净。

2、HDMI线材质量问题

HDMI线材的质量问题可能会涉及多个方面，HDMI线材的内芯材质、线材直径、绞合方式、屏蔽层设计和接口设计等因素，都有可能会引起HDMI信号闪屏的问题。

如果HDMI线材使用时间较长或经常弯曲，可能会导致内部线路断裂或接触不良，进而引起HDMI信号闪屏。

解决方法：

尝试更换高质量的HDMI信号线材，避免信号线质量差，或者使用太久损耗严重导致的问题。HDMI信号线质量差可能会导致信号传输不稳定，进而导致闪屏问题的发生。

同时，高质量的线材也能延长使用寿命，减少因频繁更换线材带来的不便和成本。

3、分辨率和刷新率设置不当

分辨率和刷新率设置不当是导致显示设备出现显示问题，如模糊、闪屏、画面撕裂等现象的常见原因之一。

分辨率的不一致性是导致HDMI信号闪屏等显示问题的一个重要因素。在视频传输和处理系统中，包括一体化摄像机、编码控制板和显示设备在内的各个环节，都需要保持分辨率的一致性，以确保信号的稳定传输和高质量显示。

刷新率是指屏幕每秒刷新的次数，以赫兹（Hz）为单位。刷新率设置不当可能导致画面撕裂、卡顿或闪烁等问题。这主要是针对显示设备的刷新率，设置过高或者过低都有可能造成HDMI信号闪屏。

解决方法：

查看各个部件的分辨率，如果有出现不一致的情况，把它们的分辨率设置成一致的，但需要注意的是，所设置的分辨率数值必须是所有部件都支持的，否则可能也会引起不当的问题。

不同的摄像机和控制板，查看和设置的方法可能不一样，可以请教轩展科技高级工程师Danny Wong或者参考相关的技术协议。

检查并调整显示设备的刷新率设置，确保刷新率设置与显示设备的性能相匹配。

4、电源供电原因

引起HDMI信号闪屏的电源供电原因主要包括电源供电不稳定、电源供应不足、电源线路干扰等。

主要表现在电源适配器质量不好或老化，电源插座接触不良或电压波动大，超过电源供应的负载能力，或者HDMI信号线与其他电源线或强电线路并行或靠近，可能受到电磁干扰，从而导致信号传输不稳定，出现闪屏。

解决方法：

更换质量可靠的电源适配器，确保输出电压稳定。

检查电源插座是否接触良好，避免使用电压不稳定的插座。如果条件允许，可以使用稳压器或UPS（不间断电源）来稳定电压。

确保电源供应的负载能力满足所有连接设备的需求。如果当前电源无法满足需求，可以考虑升级电源供应设备，如更换更大功率的电源。

确保HDMI信号线与其他电源线或强电线路保持一定距离，避免信号干扰。可以使用信号线隔离器或信号线套管来减少干扰。

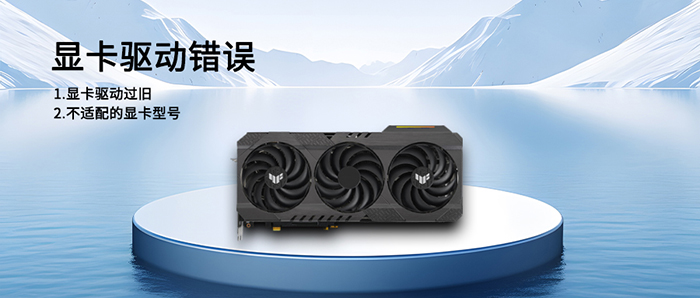

5、显卡驱动错误

这个主要是针对显示设备的，如果显卡驱动过旧，或者安装了不适合当前显卡型号的驱动，在安装驱动的过程中，如果遇到中断、错误和损坏，又或者是显卡与HDMI接口不兼容，都可能导致HDMI信号传输不稳定或闪屏。

解决方法：

通过正确的方法，下载并安装最新版本而且匹配的显卡驱动程序。

检查显卡和显示设备的规格说明书，确认它们之间的兼容性。

更新显卡驱动到最新版本，也可以修复可能存在的兼容性问题。

如果问题依旧存在，可以考虑更换其他品牌的HDMI线或显示设备进行测试。

6、硬件温度过高

一体化摄像机、编码控制板和显示设备温度过高确实有可能导致HDMI信号闪屏。当某一个或多个部件温度过高，内部电路可能受到影响，导致信号输出不稳定。从而直接或间接影响HDMI信号的稳定性和质量，导致闪屏现象。

解决方法：

检查并降低设备温度，确保一体化摄像机、编码控制板和显示设备在适宜的温度下运行，可以通过增加散热设备、改善通风条件等方式来降低温度。

总结：

以上针对可能导致HDMI信号闪屏问题的原因，做了详细的分析与解答，如果您在工程项目的调试过程中遇到HDMI信号闪屏的情况，可以按照这个思路去排查故障，问题应该很快就可以得到解决。如果还不能解决，可以联系轩展科技高级工程师Danny Wong。
