高精度PCB检测：索尼FCB-ER8530展现卓越性能

时间：2024-08-29  11:52:56  来源: 深圳市轩展科技有限公司  浏览数: 7

索尼FCB-ER8530和FCB-CR8530，作为SONY 4K超高清一体化摄像机模组，在PCB（印刷电路板）检测领域展现出了卓越的性能和广阔的应用前景。它能够满足不同检测场景的需求，提供准确、清晰、稳定的图像质量，从而提升检测效率和准确性。

随着科技的飞速发展，印刷电路板（PCB）的设计和生产正朝着更高密度、更细小线宽、更复杂布局的方向迈进。这种趋势不仅极大地提升了电子产品的性能和功能，同时也对PCB的检测技术，特别是依赖于摄像机的视觉检测技术，提出了前所未有的挑战。

挑战分析

1、高分辨率需求：

PCB上的电路布线越来越细小，意味着检测摄像机需要具备更高的分辨率，以清晰捕捉并识别微米级甚至纳米级的线路细节。这对摄像机的传感器技术、镜头设计和图像处理算法都提出了更高要求。

2、复杂光照环境：

PCB表面可能包含多种材质和颜色，且在不同光照条件下反射和吸收光线的特性各异。摄像机需要在低照度、明暗共存等不同亮光环境下，都能获得清晰、准确的图像信息。

3、高色彩还原要求：

PCB板上的各种颜色，包括线路的颜色、焊点的颜色以及可能存在的瑕疵颜色（如氧化、烧焦等）。这要求摄像机具备高度的色彩还原，即在不同光照条件下，拍摄的图像色彩应保持稳定。

摄像机拍摄的图像色彩与PCB板实际色彩之间的色差应尽可能小。色差的控制对于检测PCB板上的微小瑕疵至关重要，因为即使是微小的色差也可能指示着潜在的质量问题。

4、无损放大能力：

PCB板上的线路、焊点、元件等可能非常微小，需要摄像机具备足够的光学变焦能力来放大这些细节，以便进行准确的检测。光学变焦能够在不损失图像质量的前提下，提供更大的放大倍数，这对于检测PCB板上的微小瑕疵至关重要。

在PCB检测中，除了需要放大细节外，还需要保持一定的视野范围，以便对整个PCB板进行全面的检测。因此，摄像机的光学变焦能力需要在保持视野范围的同时，提供足够的放大倍数来满足检测精度的需求。

应用优势

1、先进的传感器：

采用先进的传感器技术，如CMOS或CCD传感器，通过提高像素密度和灵敏度来增强图像质量。索尼FCB-ER8530和FCB-CR8530采用1/2.5 Exmor R CMOS传感器，有效像素约851万，能够捕捉到丰富的图像细节，即使是PCB微小的瑕疵，都能被精准捕捉并清晰呈现。

索尼的Exmor R CMOS传感器以其高灵敏度和低噪点性能而闻名。通过优化像素结构和信号处理流程，索尼FCB-ER8530和FCB-CR8530能够在低光环境下捕捉到更多细节，同时减少噪点。

加上高动态的宽动态和高亮点抑制功能，对于PCB检测复杂的亮光环境，索尼FCB-ER8530和FCB-CR8530也能游刃有余地应对。从而呈现出更加清晰、细腻的图像。

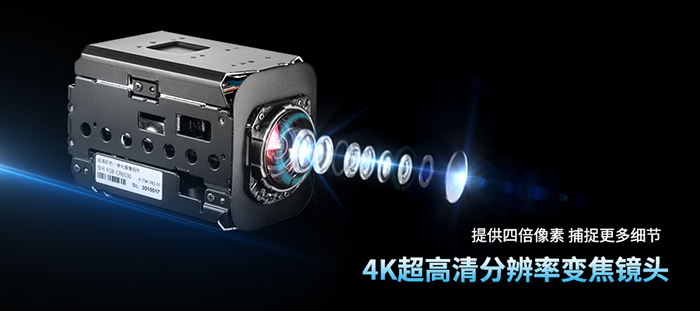

2、高分辨率变焦镜头：

采用高分辨率的镜头，确保图像在传输过程中不失真。索尼FCB-ER8530和FCB-CR8530支持3840×2160的4K超高清分辨率。相比传统的高清（HD）分辨率，4K提供了四倍的像素数量，它能够确保在PCB检测过程中捕捉到极为清晰、细腻的图像，有助于发现微小细节和潜在问题。

通过调整镜头变焦倍数，索尼FCB-ER8530和FCB-CR8530的20倍光学变焦能力可以轻松地放大PCB的特定区域，而且不会牺牲图像质量，以捕捉更多的细节。这对于检查PCB板上远近大小的瑕疵都提供了更大的灵活性。

当20倍光学变焦与高分辨率相结合时，FCB-ER8530和FCB-CR8530能够在PCB检测中呈现出更加出色的图像效果。高分辨率确保了图像中的每一个细节都能被清晰呈现，而光学变焦则允许PCB检测在不牺牲画质的前提下放大或缩小图像。这种组合使得FCB-ER8530和FCB-CR8530在PCB检测中具有广泛的应用前景。

3、其他功能与特性

索尼FCB-ER8530和FCB-CR8530，得益于先进的硬件组成，使其具有优质的性能：

快速精准自动聚焦，不仅可以根据不同的场景迅速做出调整，而且在变焦过程中不会出现瞬间模糊、闪屏等现象，画面始终保持清晰，大大提高了PCB检测的质量和效率。

真实色彩还原在PCB检测中发挥着不可替代的作用，它能够提高检测精度、保障产品质量、提升检测效率等，这一卓越性能在印刷品检测中更加重要。

4、集成化解决方案

索尼FCB-ER8530和FCB-CR8530，支持通过LVDS连接4K-HDMI编码控制板，输出4K HDMI超高清视频信号，即插即用，无需对摄像机做出任何设置好。同时，它还支持485控制与英文OSD菜单，方便用户进行变焦、聚焦、断电记忆、预置位及自动巡航等操作。这些便捷的连接与控制功能使得FCB-ER8530和FCB-CR8530在PCB检测领域更加易于集成和使用。

5、升级路径：

在PCB检测中，对于需要经常移动或快速变化的场景，则可以选用SONY最新上市的4K/60FPS一体化摄像机模组FCB-ER9500，它的4K超高清分辨率、每秒60帧的捕捉能力和25倍光学变焦，即使在高速移动或快速变化的PCB检测场景，依然能够保持画面的清晰度和流畅性。

综上所述，索尼FCB-ER8530和FCB-CR8530凭借其卓越的技术性能、集成化解决方案和升级路径，在PCB检测领域能够发挥得淋漓尽致。它不仅能够满足PCB检测不同场景的高挑战性要求，提供准确、清晰、稳定的图像质量，而且，可以帮助用户实现更高效、更精准的PCB检测和分析，提升生产质量和效率。
