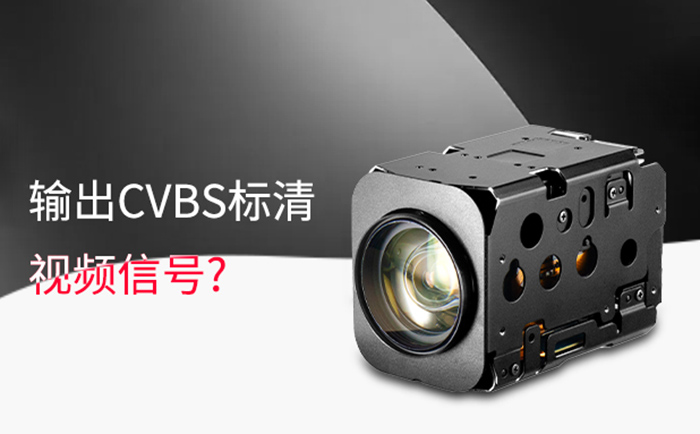

索尼FCB-EV7520高清机芯模组，CVBS标清视频信号输出全解析

时间：2024-09-12  17:45:43  来源: 深圳市轩展科技有限公司  浏览数: 9

索尼FCB-EV7520和FCB-CV7520凭借其卓越的性能、适中的机身尺寸和广泛的应用场景，在安防监控、智能交通、无人机、医疗设备等多个行业中都取得了显著的成效，曾经一度成为各大行业的热门机芯。

随着技术的不断发展和市场需求的不断变化，索尼不断推陈出新，FCB-EV9520L作为新一代产品，凭借更强大的性能替代了之前的FCB-EV7520和FCB-CV7520。

虽然索尼FCB-EV7520和FCB-CV7520已经停产，但是，我们的技术支持和售后服务却是终身有效的，这也是作为SONY官方授权代理商的义务和责任。在前不久，轩展科技高级工程师Danny Wong，就帮忙客户解决了关于索尼FCB-EV7520和FCB-CV7520如何输出CVBS标清视频信号的问题，现在和大家一起分享。

高清时代，为什么还需要CVBS？

 在现在的高清时代，尽管高清乃至超高清视频技术已经取得了显著的发展，但CVBS标清信号仍然在一些行业中得到应用，这主要归因于以下几个方面的因素：

1、兼容性：

许多老旧设备或系统仍支持CVBS接口，为了保持与这些设备的兼容性，一些行业不得不继续使用CVBS信号。

2、满足要求：

在一些对视频质量要求不高的基础视频监控场景中，如一些非关键区域的监控，CVBS信号已经能够满足基本需求。

3、特定环境：

在某些特定环境下，如电磁干扰较强的区域或长距离传输时，高清信号可能面临传输质量下降的问题。而CVBS信号由于其模拟信号的特性，可能在这些环境下表现出更好的稳定性和可靠性。

4、技术过渡：

随着技术的不断发展，一些行业正处于从标清向高清乃至超高清过渡的阶段。在这个过程中，CVBS信号作为过渡阶段的解决方案，仍然得到一定的应用。

所需材料

索尼FCB-EV7520和FCB-CV7520高清一体化机芯模组，是既支持全高清信号输出，同时也支持CVBS标清信号输出。

1、索尼FCB-EV7520或FCB-CV7520

2、24Pin排线

3、9Pin排线

4、转接板（24Pin转9Pin）

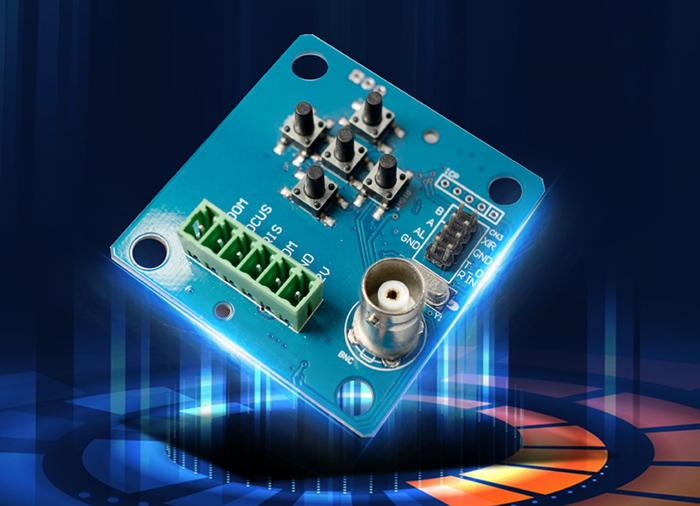

5、标清控制板

6、RS232串口及相关线材

7、BNC视频同轴线

8、电源适配器或者可调变压电源及相关线材

硬件连接

首先，用24Pin排线的一头，连接索尼FCB-EV7520或FCB-CV7520的CVBS输出接口，另一头连接转接板；

然后，用9Pin排线的一头，连接转接板，这样就可以把24Pin的信号转成9Pin的，以方便连接标清控制板；

再次，用BNC视频同轴线分别连接标清控制板和显示设备；

最后，连接上RS232串口和电源，然后就是检验以上的步骤是否都连接到位，可以通过图像显示和串口是否能控制相机来确认。

软件设置

1、通过串口调试软件，发送相关的指令，可以将索尼FCB-EV7520或FCB-CV7520修改为CVBS标清模拟信号；

2、把索尼FCB-EV7520或FCB-CV7520的视频信号设置成“PAL标清模拟信号”的方法：在串口调试软件的指令窗口发送“81 01 04 24 72 00 05 FF”，当反馈回来指令“90 41 FF 90 51 FF”，则表明索尼FCB-EV7520或FCB-CV7520高清机芯已经接收了我们的指令，然后把机芯断电重启，就可以生效；

3、检验“PAL标清模拟信号”是否设置成功：在指令窗口发送“81 09 04 24 72 FF”，如果反馈回来指令为：“90 50 00 05 FF”，反馈回来指令中的“05”，指的就是“PAL标清模拟信号”，表明已经设置成功；

4、“NTSC标清模拟信号”的设置方法也是一样的，至于使用的具体指令可以查阅索尼FCB-EV7520或FCB-CV7520的技术协议参数手册。

附：索尼FCB-EV7520和FCB-CV7520技术协议、参数手册官方下载链接：

https://www.volers.cn/fcb-ev/123.html
