FCB-ER9500与4K HDMI编码控制板，图像输出全解析
时间：2024-10-08 11:40:07 来源: 深圳市轩展科技有限公司 浏览数: 18
FCB-ER9500，作为索尼推出的首款4K 60帧一体化摄像机模组，具备出色的图像捕捉和输出能力。其支持4K超高清分辨率，并且能够在4K分辨率下实现每秒60帧的帧率，这使得它在捕捉和显示动态影像时具有更高的帧率，从而提供更加自然、流畅的视频画面。

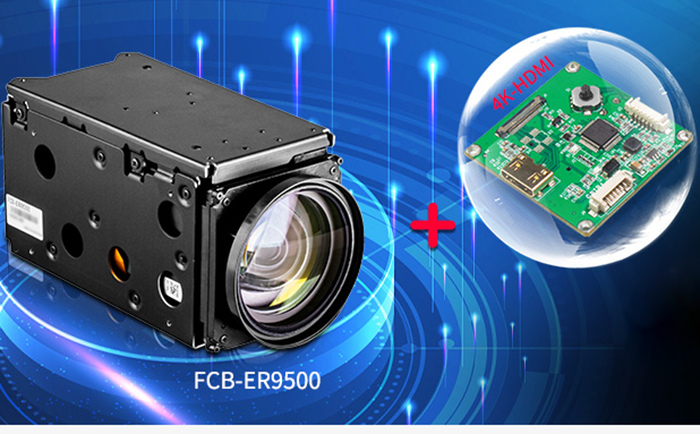

能搭配4K HDMI控制板吗？
对于4K60帧的SONY FCB-ER9500能不能搭配4K HDMI编码控制板输出图像呢？关于这个问题，自从FCB-ER9500在2024年8月份正式全面上市以来，咨询的用户越来越多，在这里，轩展科技高级工程师Danny Wong为大家做统一的回复。
01 可以搭配4K HDMI控制板
SONY FCB-ER9500是可以搭配4K HDMI编码控制板使用的，但是不能像SONY FCB-ES8230和FCB-ER8530那样直接输出图像，需要经过特殊的处理才能正常输出图像。
与SONY FCB-ES8230和FCB-ER8530不同的是，FCB-ER9500 4K超高清一体化摄像机模组本身没有5V电平输出，而4K HDMI编码控制板的HDMI接口与显示设备连接，需要有这个5V电平才能输出图像，所以只能在4K HDMI编码控制板上增加一个5V电平，才能帮助FCB-ER9500正常输出图像，SONY FCB-EW9500H也是需要做同样的处理。
因此，轩展科技为解决这个问题，专门为没有5V电平输出的4K超高清一体化摄像机模组（包括FCB-EW9500H和FCB-ER9500），设计了新版的4K HDMI编码控制板，以帮助它们正常输出图像。

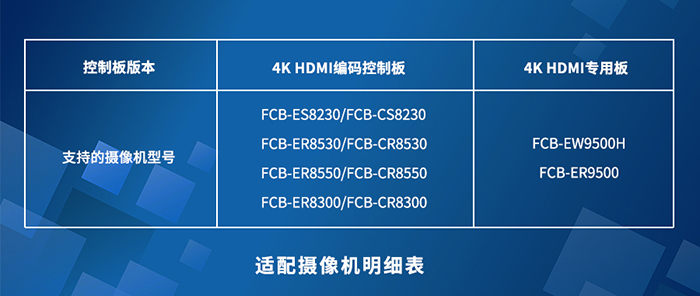

所以，用户在单独购买4K HDMI编码控制板的时候，必须跟我们说明是用在哪个型号的摄像机上的，否则有可能无法正常输出图像。
02 最高输出2160P30的图像格式
由于4K HDMI编码控制板的设计限制，最高支持2160P30的图像格式输出，即使搭配了4K60P的FCB-ER9500，也是不能为其输出2160P50和2160P60的图像格式。

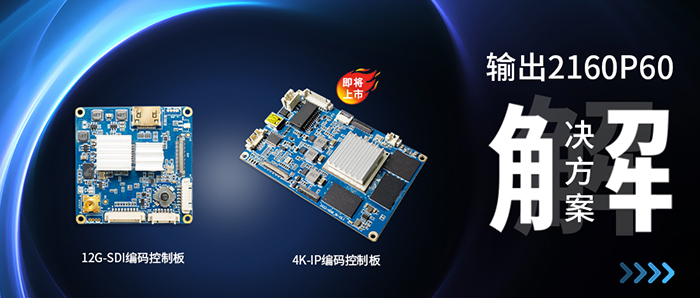

输出2160P60解决方案
为了配合SONY FCB-ER9500实现2160P60的图像输出与传输，轩展科技研发了相关技术解决方案，包括有12G-SDI编码控制板和4K-IP编码控制板。
01 12G-SDI编码控制板
12G-SDI编码控制板，已上市销售。
12G-SDI编码控制板是轩展科技专为SONY FCB-ER9500研发设计，可以帮助其输出4K60P的12G-SDI超高清无损视频信号；同时，也可以为其他4K超高清摄像机实现图像处理、视频采集、转换和传输，支持12G-SDI和HDMI视频信号同步输出，支持485 控制与 OSD 菜单，支持外接按键实现变焦、聚焦、增益、白平衡等功能，自动识别 PELCO-D/P 协议，独有断电记忆、预置位、自动巡航等功能。
应用于无人机、视频会议、医疗设备、影像检测设备等领域。
02 4K-IP编码控制板
4K-IP编码控制板，即将上市。
4K-IP编码控制板，通过LVDS接口连接SONY FCB-ER9500，可以将2160P60超高清视频格式通过HDMI和网口同时输出。更多详细参数以最终发布的为准。
总结
用户根据自己的需求选用适合的视频产品解决方案，可以进一步提升这些应用场景中的图像质量和传输效率。
轩展科技，15年的摄像机二次开发实战经验，能够基于用户的具体需求，提供定制化的视频产品解决方案，并提供终身的技术支持和售后服务。
