索尼摄像机LVDS转USB3.0编码采集模块如何在Linux系统上运行？

时间：2024-10-17  10:12:47  来源: 深圳市轩展科技有限公司  浏览数: 26

LVDS转USB3.0编码采集模块，为SONY一体化摄像机芯模组在Windows系统下输出图像及进行相关控制，这个操作，相信很多用户都很熟悉了，今天，轩展科技高级工程师Danny Wong为大家普及：SONY机芯LVDS转USB3.0编码采集模块如何在Linux系统上运行？

在Linux系统上运行LVDS转USB3.0编码采集模块涉及几个关键步骤，包括Linux环境配置、硬件连接、软件安装与配置以及测试。以下是一个基本的指南，帮助你开始这个过程：

1、Linux环境配置

由于我们平常办公都是习惯使用Windows系统，可以通过虚拟机来配置Linux环境，在这里我们使用的是Ubuntu2204，双击可以直接打开Linux系统虚拟机，需要注意的是：Linux版本不一样，驱动也会不一样。

2、硬件连接

硬件连接部分主要是LVDS转USB3.0编码采集模块，分别与SONY一体化摄像机芯模组（这里使用了FCB-EV9520L）和电脑的连接，关于硬件部分的连接比较简单，而且轩展科技高级工程师Danny Wong在以往的普及中也多次做过演示。

由于LVDS转USB3.0编码采集模块的特性，一根USB3.0线可以同时实现高清视频信号、串口控制信号以及对相机的供电（当USB供电不足摄像机无法启动时需要外接DC12V 1A的电源），所以，这里还省去了电源连接的步骤。

3、软件安装与配置

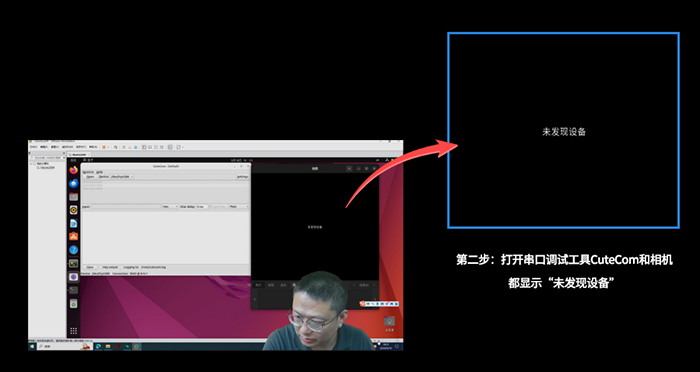

接下来，打开串口调试工具CuteCom和相机（如未安装的需要先安装），但是在安装驱动之前，这两个工具都显示“未发现相机设备”。

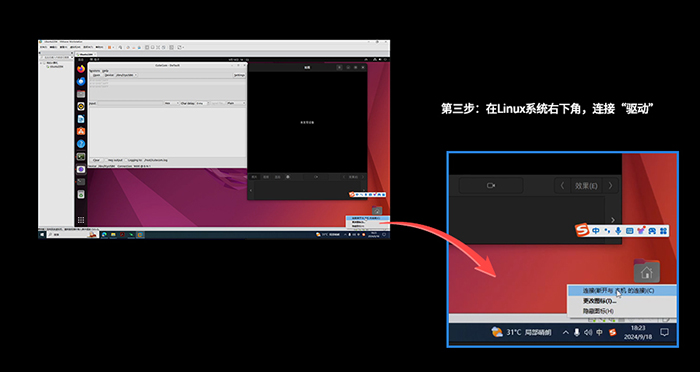

在Ubuntu2204版本的Linux系统虚拟机下，串口调试工具CuteCom和UVC协议的驱动都是自动的，只要在Linux系统右下角相应的设备处，把它们的“驱动”都连接上就可以，在设备处显示“√”，则表明驱动已经连接上，确保了系统配置允许用户访问该设备。

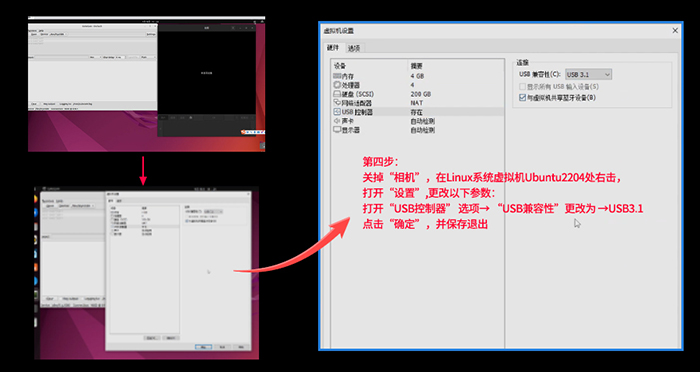

但是，这时候“相机”还不能显示图像，先把“相机”关掉，然后在Linux系统虚拟机Ubuntu2204处右击，打开“设置”，然后在“USB控制”选项，把“USB兼容性”的值改为“USB3.1”，点击“确定”，保存退出。

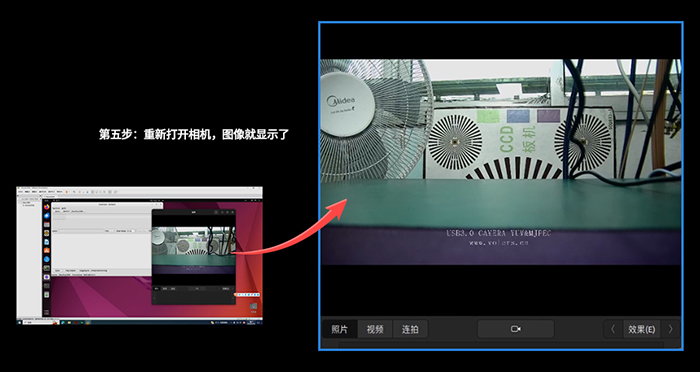

再重新打开“相机”，可以正常显示图像了。

4、测试

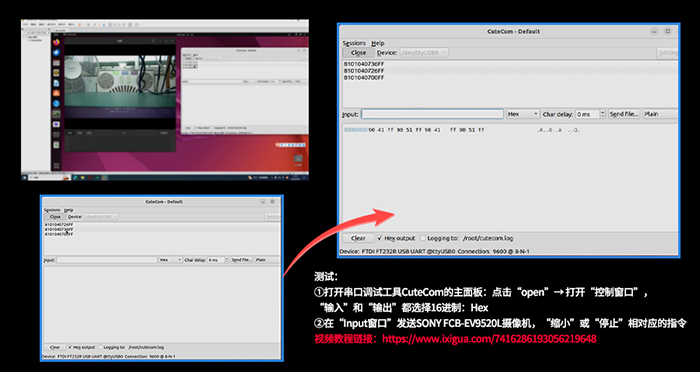

在串口调试工具CuteCom的主面板上点击“open”，打开“控制窗口”，“输入”和“输出”都选择16进制：Hex，然后在“Input窗口”发送SONY FCB-EV9520L一体化摄像机“放大”、“缩小”、“停止”相对应的“指令”（相关指令可在技术协议里查找），如果“相机”的画面显示了相对应的动作，则表示LVDS转USB3.0编码采集模块在Linux系统上可以正常运行。

有在“Windows系统”操作过LVDS转USB3.0编码采集模块的用户，应该知道在“Linux系统”也是差不多的操作，轩展科技高级工程师Danny Wong，也讲得比较通俗易懂，如果还有某个步骤未掌握的小伙伴，可以观看相关的操作视频，或者直接联系Danny Wong帮忙解决。

附：

SONY FCB-EV9520L官方技术协议手册下载地址：https://www.volers.cn/fcb-ev/1004.html；

SONY机芯LVDS转USB3.0编码采集模块如何在Linux系统上运行视频：

为满足不同应用场景的需求，专业致力于一体化摄像机芯二次研发的轩展科技，最近推出了LVDS转USB3.0编码采集模块（集成版），它与现有的版本有什么不同？能给用户带来哪些效益提升？将在下一期的文章中为大家揭晓，敬请期待。
