SONY FCB-CR/ER8530怎么连接4K控制板？ 如何输出HDMI超高清视频信号？

时间：2022-12-28  10:12:23  来源: 深圳市轩展科技有限公司  浏览数: 43

SONY FCB-CR/ER8530，是索尼新一代4K超高清机芯，采用20倍光学变焦镜头，分辨率可达2160P，通过搭配轩展科技维尔斯的4K HDMI编码控制板配套出一体化摄像机模组，让FCB-CR/ER8530一体化摄像机拍摄的画面完美显示在4K超高清显示器中，并且支持OSD英文菜单及按键实现变焦、聚焦等功能，下面由深圳市轩展科技王工教大家将FCB-CR/ER8530连接4K HDMI编码控制板输出视频信号的方法。

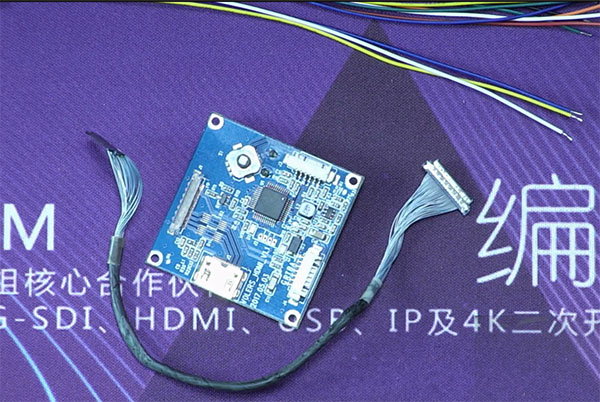

一、提前准备好相关配套产品

1、  SONY FCB-CR/ER8530机芯

2、  4K HDMI编码控制板

3、  支持4K的电视机或显示器

4、  LVDS线

5、  6pin线

6、  7pin线

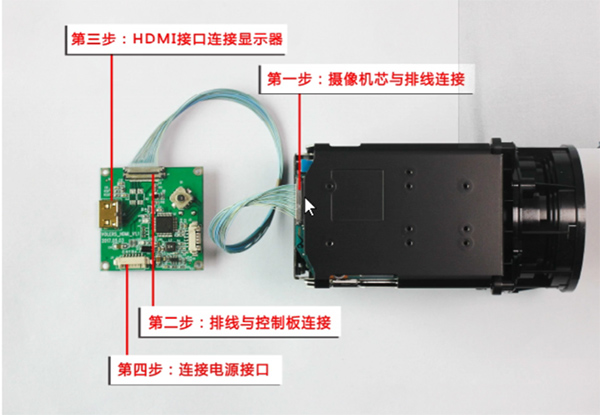

二、连接步骤方法：

第一步，SONY FCB-CR/ER8530与LVDS线连接

LVDS线的金手指一定要朝上，然后平行推进SONY FCB-CR/ER8530机芯的LVDS接口，不要推歪，推歪了容易短路。

第二步，LVDS线与4K HDMI控制板相连

4K HDMI控制板连接LVDS线也是一样，平行的推进去。

第三步，HDMI线连接显示器和4K-HDMI控制板

4K显示器上先连上HDMI线，然后HDMI线的另一头连上4K HDMI控制板，为了减少体积，在4K HDMI控制板上，我们选用了MINI HDMI接口。

注意：连上的电视机或者显示器一定必须是4K的，否则图像无法显示。

第四步：连接电源线

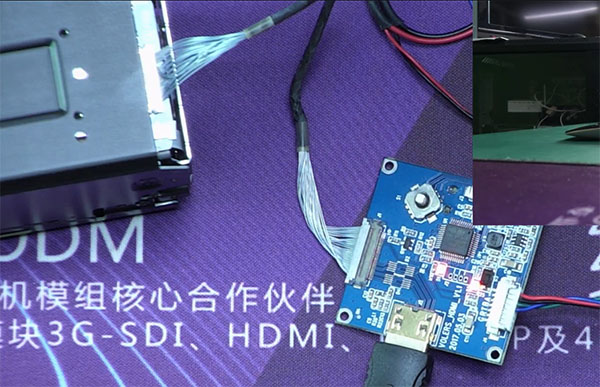

我们现在把电源接上去，接上电源后摄像机的图像就有了，在开机画面当中有显示波特率和地址码等参数。

接下来我们看一下控制板上的两个红灯，一个红灯常亮，另一个红灯一直在闪，常亮的红灯是代表电源的指示灯，一直闪的红灯是代表程序在运行。

长按五向按钮5秒可以调出FCB-CR/ER8530的参数菜单，然后可以通过上下左右里五个方向去修改这些参数，五向按钮上下两个方向可以调节FCB-CR/ER8530机芯画面放大或者缩小。

深圳市轩展科技一直致力于索尼机芯及维尔斯机芯的二次开发，并提供机芯的相关配套产品及参数协议、技术手册等，如果您有任何问题都可以联系我们！
