SONY FCB-EV7520+USB3.0采集模块，电子阴道镜解决方案（一）

时间：2023-04-17  10:44:21  来源: 深圳市轩展科技有限公司  浏览数: 41

电子阴道镜是集现代数码电子技术和计算机技术于一体的第四代高科技数字影像系统。

通过高清摄像头放大检查部位，计算机实时清晰的把检查部位的图像显示在电脑显示器上，其优质的光源和高倍放大的清晰图像可以鉴别极微小的病灶。医生可在电脑显示器上观察病灶，操作简便，可用于诊断和治疗两个过程。

轩展科技，作为SONY官方授权代理商，以及15年（截止2023年3月）的视频产品二次开发经验，会给电子阴道镜行业带来哪些实用的解决方案呢？接下来为大家一一呈现，希望你可以在此找到理想的电子阴道镜解决方案。

电子阴道镜解决方案（一）：SONY FCB-EV7520+USB3.0采集模块

1、 主要部件

  （1）SONY FCB-EV7520或者FCB-CV7520

  （2）USB3.0接口采集模块板

  （3）LVDS线

  （4）USB3.0线缆

  （5）电脑（USB外置）

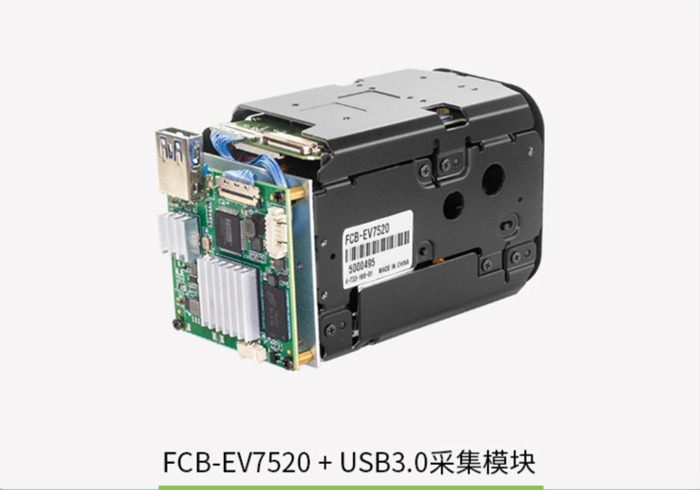

FCB-EV7520+USB3.0采集模块

2、方案实施

FCB-EV7520，是索尼高清自动对焦摄像机芯模组，采用1/2.8 TYPE Exmor R CMOS传感器及30倍光学变焦镜头，1080p/60fps全高清输出，具有宽动态，透雾，防抖，2D&3D智能降噪，高亮点抑制，星光级低照度等功能，能在复杂的环境下，输出较清晰的高清画面。

FCB-EV7520自动对焦摄像机芯，通过LVDS线，连接轩展科技自主研发的USB3.0采集模块，然后通过USB3.0线缆连接USB3.0采集模块与电脑（USB3.0线缆可以做成复合线，藏在管子里，美观整洁），可自动识别机芯高清视频格式，让FCB-EV7520摄像机所拍摄图像即刻显示在电脑屏幕中，支持720P 1080I 1080P各种帧率。

USB3.0采集模块连接上电脑建立通讯之后，通过USB串口控制信号可以直接控制FCB-EV7520摄像机的变倍放大缩小等各种功能。当然，也可以通过串口外接遥控器或者RS-232、RS485等控制设备，实现对FCB-EV7520摄像机的控制。

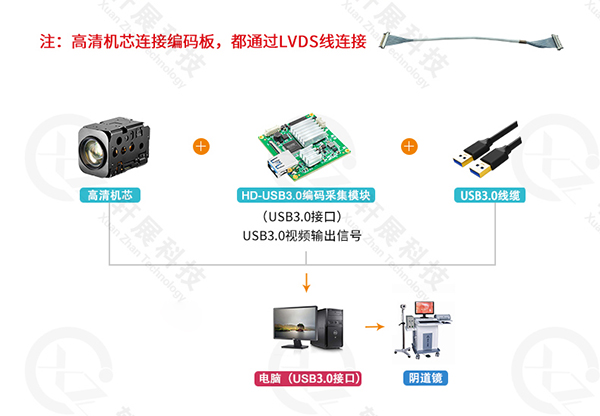

电子阴道镜解决方案

外接遥控器可以根据用户需求开发成有线或无线的，按键数量不限，可以控制FCB-EV7520摄像机放大缩小等多种功能，另外还可以外接脚踏开关，主要是实现摄像机的冻结拍照等功能。

对于视频产品的二次开发，轩展科技具有丰富的实战经验，能协助你制定你想要的电子阴道镜解决方案，倘若觉得还不够完美，可以先把以下两个方案看完再做决定。

SONY FCB-EV7100+3G-SDI编码控制板，电子阴道镜解决方案（二）

SONY FCB-ER8530+4K-HDMI编码控制板，电子阴道镜解决方案（三）

<未完待续>
